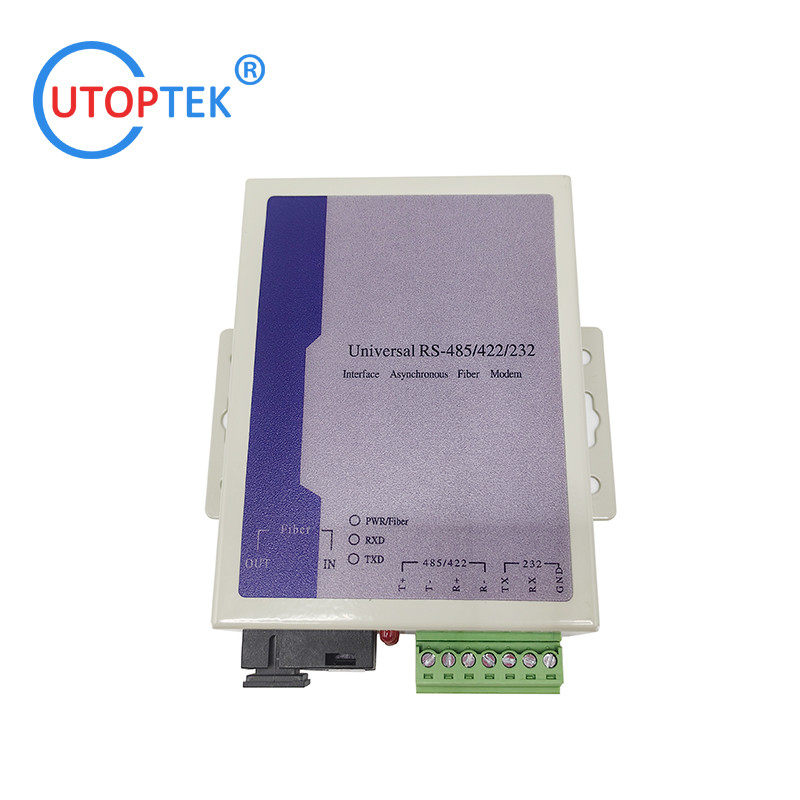

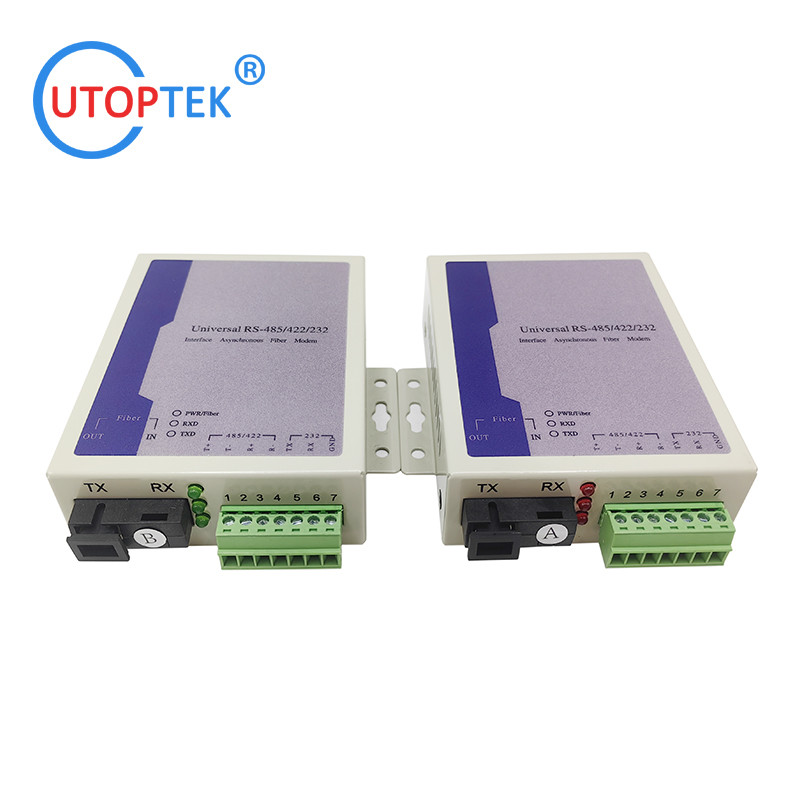

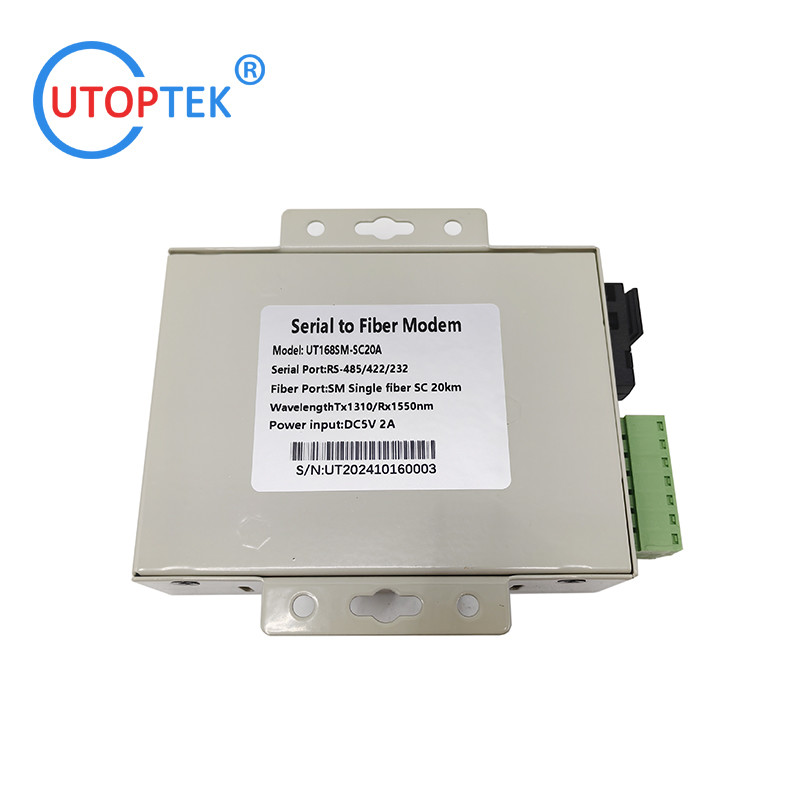

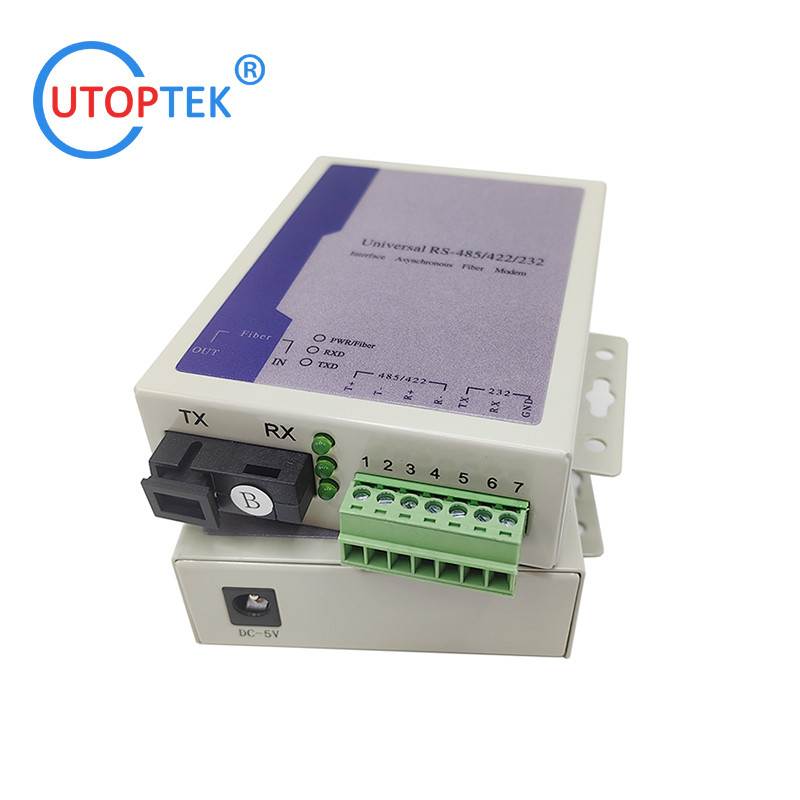

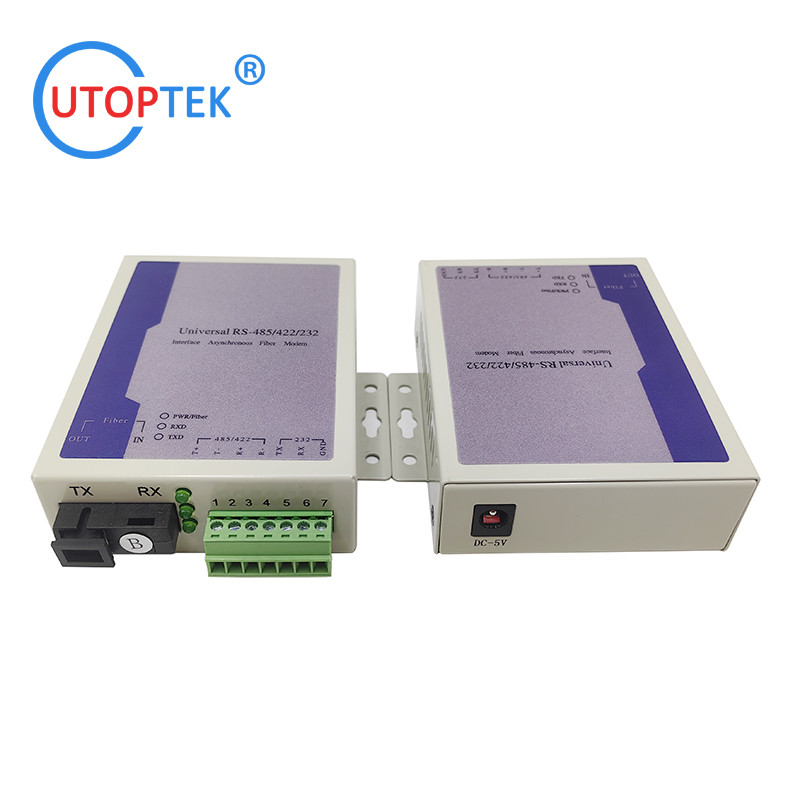

Nuevo producto RS485/Rs422/Rs232 a través de módem de fibra con conector SC/FC/ST Convertidor de medios de fibra para sistema de alarma utilizando

Descripción de producto

- ¿ Qué?T.Se trata de un sistema de control de las emisiones de gases de escape.

Sección de RS-232/485/422En elFibrasEl convertidorFibra Bidi de modo único SC 20km 1310/1550nm

(Conector FC/SC/ST opcional)

1. Resumen

Modelo UT168 serie es una especie de más función y economía RS-232/485/422 interfaz de fibra óptica MODEM. Es la mejor opción para conectar RTU a HOST o controlador SCADA.Usó fibra óptica como medio de transferencia., aumentar la función de transferencia del sistema. los equipos de comunicación abstenerse de amenaza eficaz a los rayos, oleadas, electromagnetismo perturbar bajo el entorno de escurviness.

2Función y características

a) Apoyar la interfaz RS-232/RS-485/RS-422

b) Asíncrono, punto a punto, velocidad de hasta 120 Kbps

c) Soporte de entrada de 9V~36V DC Volt, consumo de 2W

d) Protección contra sobretensiones de 1500 W, protección estática de 15 KV

e) Apoyo al puerto RS-485/422 32 nodos (puede elegir a mano 128 nodos)

f) longitud de onda de trabajo: 1310 nm

g) Tasa de señal de prueba automática, transmisión automática sin retraso

3. Directriz de rendimiento

Interfaz: soporta el estándar EIARS-232, 485, 422

Tasa: 0 a 500 Kbps

Distancia de transmisión: puerto RS-232 15m, puerto RS-485/422 1500m, puerto óptico multimodo 2KM, modo único 20KM

Ambiente de trabajo: 0°C a 60°C

4Guía de apariencia

Tipo de interfaz: bloque de terminales de 8 bits, interfaz ST/SC/FC de opción múltiple, interfaz FC/SC/ST de opción única

L*W*H: 100 mm*69 mm*22 mm

Conchas: hierro

Color: Blanco

Peso: 230 g

5. Definir el pin

Interfaz de alimentación

GND --------- En el suelo

DCIN --------- entrada de 9-40 V

Interfaz de fibra óptica

IN --------- Entrada de fibra óptica

OUT --------- Salida de fibra óptica

Puerto RS-485/422

T+/D+ --------- RS-422 Envío +/ RS-485 +

T-/D- --------- RS-422 Envío -/ RS-485-

R+ --------- RS-422 Recibido +

R- -------- RS-422 recibido

GND --------- En el suelo

Puerto RS-232

IN --------- Entrada RS-232

OUT --------- Salida RS-232

GND --------- En el suelo

6- La luz del indicador explica.

Indicación de potencia

RxD: Interfaz de fibra óptica para recibir la indicación

TxD: Interfaz de fibra óptica para enviar la indicación

• Información sobre el pedido

(Nota: conector de fibra ST/SC/FC Opcional; distancia óptica:20/40/60/80km opcional)
