UT168MM-ST2

Serial RS-232/485/422 a FibraConvertidor Fibra óptica multimodo dual ST 2km 1310nm

(Conector FC/SC/ST opcional)

1. Descripción general

El modelo de la serie UT168 es una especie de módem de fibra óptica de interfaz RS-232/485/422 con más funciones y económico. Es la mejor opción para conectar RTU a HOST o controlador SCADA. Utiliza fibra óptica como medio de transferencia, aumenta la función de transferencia del sistema. El equipo de comunicación se abstiene de la amenaza efectiva de rayos, sobretensiones, perturbaciones electromagnéticas en el entorno de la escasez.

2. Función y característica

a) Soporte de interfaz RS-232/RS-485/RS-422

b) Asíncrono, punto a punto, velocidad de hasta 120 Kbps

c) Soporte de entrada de voltaje CC de 9 V ~ 36 V, consumo de 2 W

d) Protección contra sobretensiones de 1500 W, protección estática de 15 KV

e) El puerto RS-485/422 admite 32 nodos (se puede elegir un nodo de 128 a medida)

f) Longitud de onda de trabajo: 1310 nm

g) Velocidad de señal de prueba automática, transmisión automática de retardo cero

3. Guía de rendimiento

Interfaz: compatible con el estándar EIARS-232, 485, 422

Velocidad: 0-500Kbps

Distancia de transmisión: puerto RS-232 15 m, puerto RS-485/422 1500 m, puerto óptico multimodo 2KM, monomodo 20KM

Entorno de trabajo: 0℃ a 60℃

4. Guía de apariencia

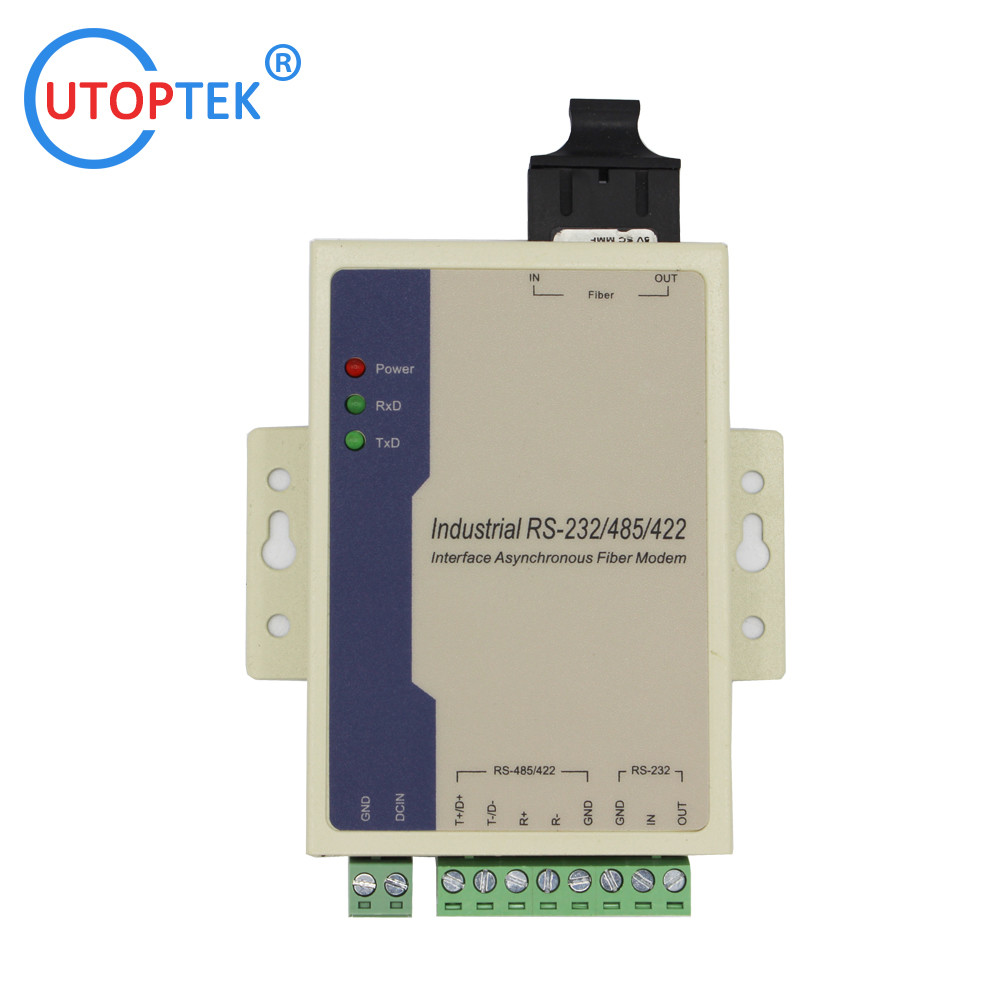

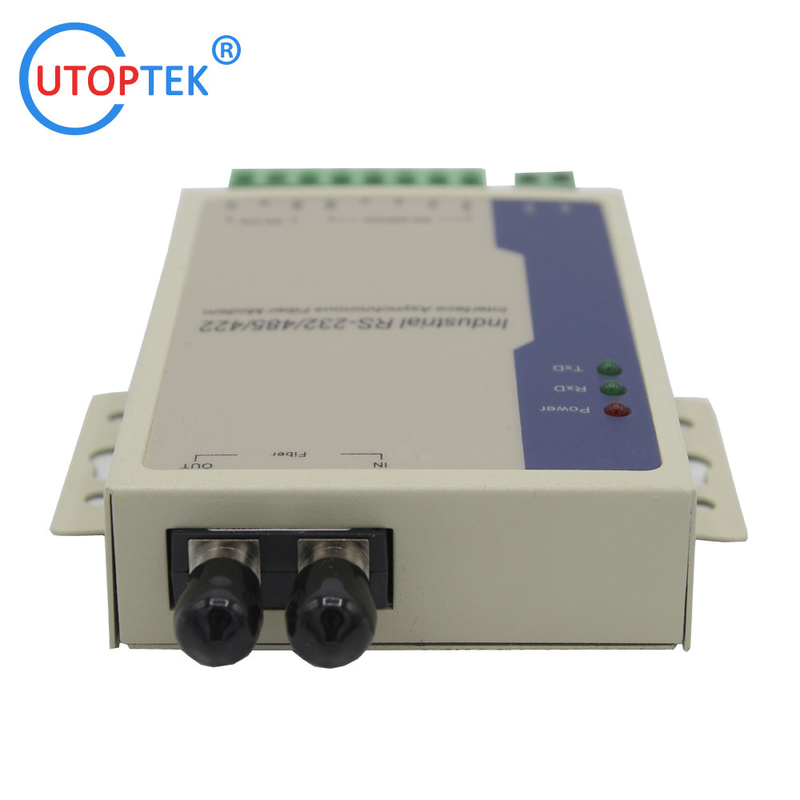

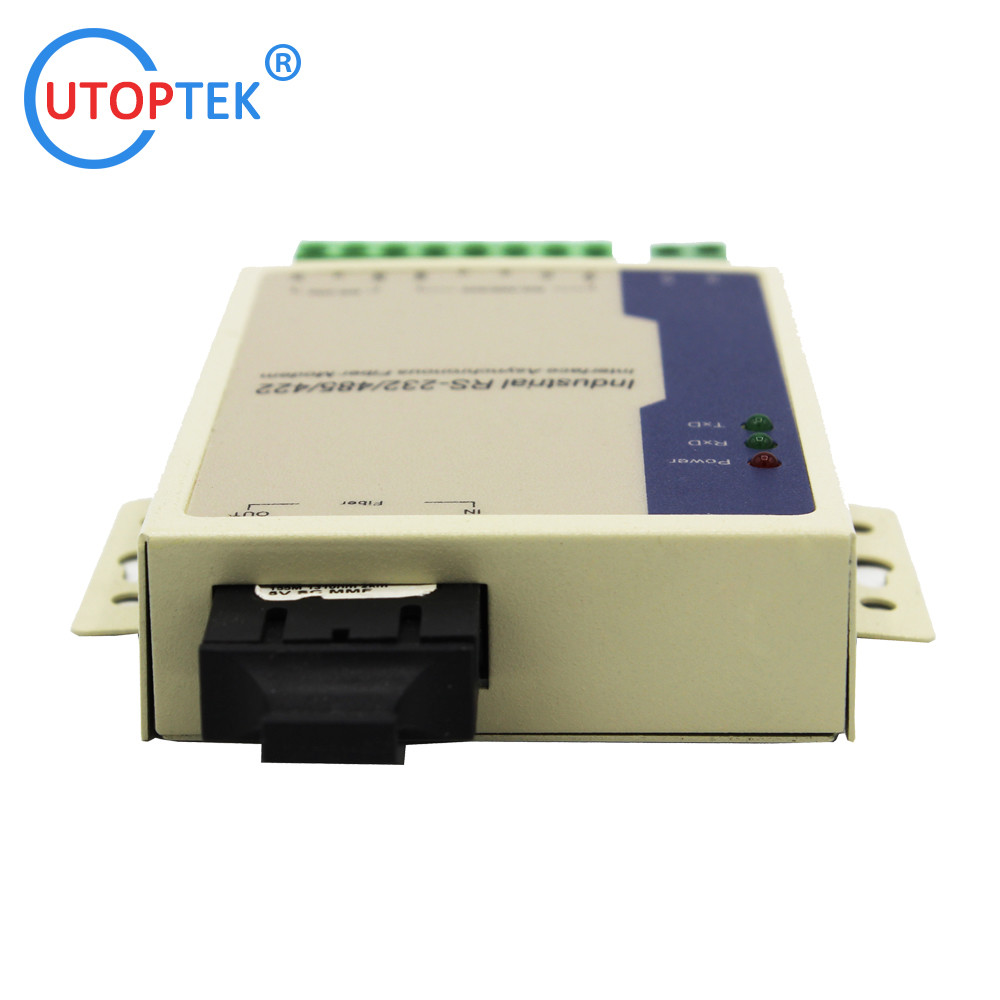

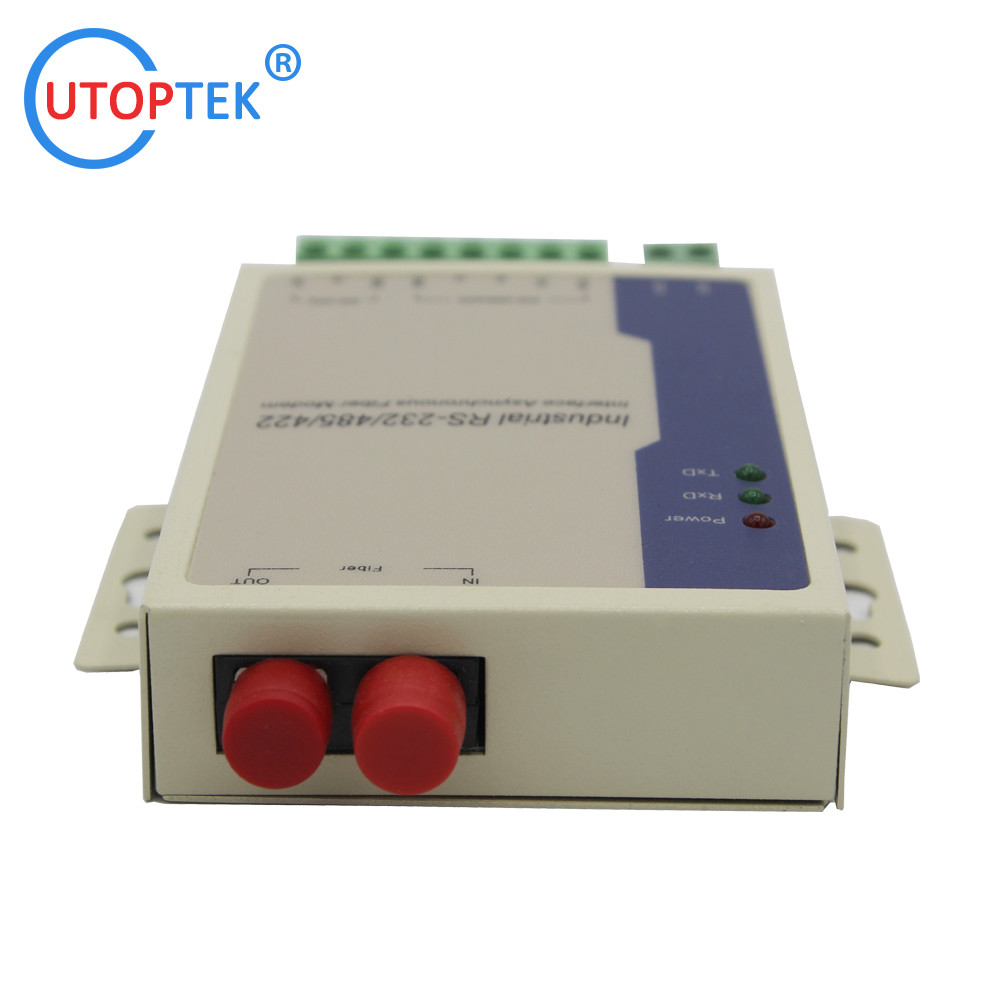

Tipo de interfaz: bloque de terminales de 8 bits, opción multimodo interfaz ST/SC/FC, opción monomodo interfaz FC/SC/ST

L*A*H: 100 mm*69 mm*22 mm

Carcasa: Hierro

Color: Blanco

Peso: 230g

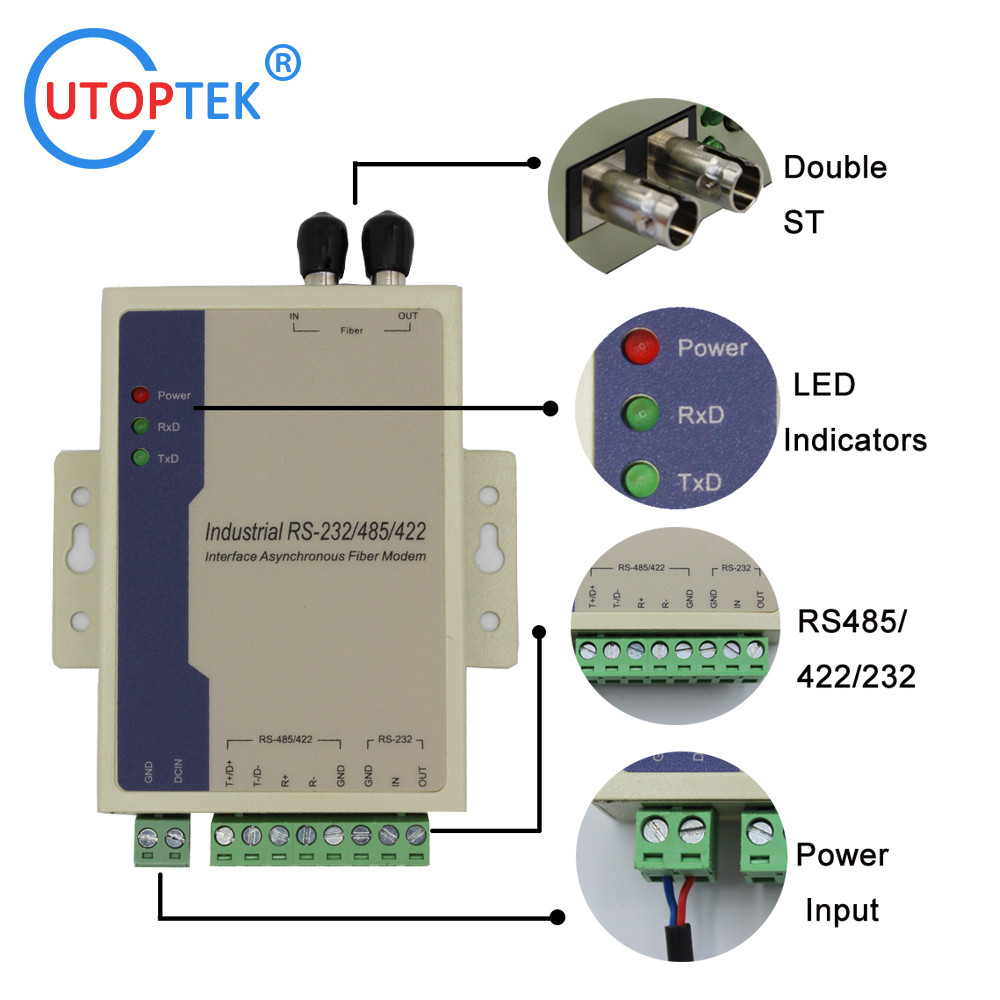

5. Definición de pines

Interfaz de alimentación

GND --------- Tierra

DCIN --------- Entrada de 9-40 V

Interfaz de fibra óptica

IN --------- Entrada de fibra óptica

OUT --------- Salida de fibra óptica

Puerto RS-485/422

T+/D+ --------- RS-422 Enviar +/ RS-485 +

T-/D- --------- RS-422 Enviar -/ RS-485-

R+ --------- RS-422 Recibido +

R- -------- RS-422 Recibido –

GND --------- Tierra

Puerto RS-232

IN --------- Entrada RS-232

OUT --------- Salida RS-232

GND --------- Tierra

6. Explicación de la luz indicadora

Encendido: Indicación de encendido

RxD: Indicación de recepción de interfaz de fibra óptica

TxD: Indicación de envío de interfaz de fibra óptica

• Información del pedido

(Observación: Conector de fibra ST/SC/FC opcional; distancia óptica: 20/40/60/80 km opcional)
