Convertidor de medios de fibra óptica SM 20km 1310nm SC/ST/FC para Rs485/Rs422 serie sobre sistema de alarma de cierre de contacto

Descripción de producto

UT268SM-ST2

Serial RS-232/485  a FibraConvertidorFibra dual monomodo ST 20km 1310nm

(Conector FC/SC/ST opcional)

1. Descripción general

La serie UT268 es un tipo de MODEM de fibra óptica con interfaz RS-485/422 más funcional y económico. Es la mejor opción para conectar RTU a HOST o controlador SCADA. Utiliza fibra óptica como medio de transferencia, aumentando la función de transferencia del sistema. El equipo de comunicación se abstiene de la amenaza efectiva de rayos, sobretensiones y perturbaciones electromagnéticas en un entorno seguro.

2. Función y característica

a) Soporte de interfaz RS-485/RS-422

b) Asíncrono, punto a punto, velocidad de hasta 120 Kbps

c) Soporte de entrada de alimentación de 5 V CC

d) Protección contra sobretensiones de 1500 W, protección estática de 15 KV

e) El puerto RS-485/422 admite 32 nodos (se puede elegir a medida 128 nodos)

f) Longitud de onda de trabajo: 1310 nm

g) Velocidad de señal de prueba automática, transmisión automática de retardo cero

3. Guía de rendimiento

Interfaz: compatible con el estándar EIA RS-485, RS-422

Velocidad: 0-120 Kbps

Distancia de transmisión: puerto RS-485/422 1200 m, puerto óptico multimodo 2 KM, monomodo 20 KM ~ 80 KM

Entorno de trabajo: -15℃ a 60℃

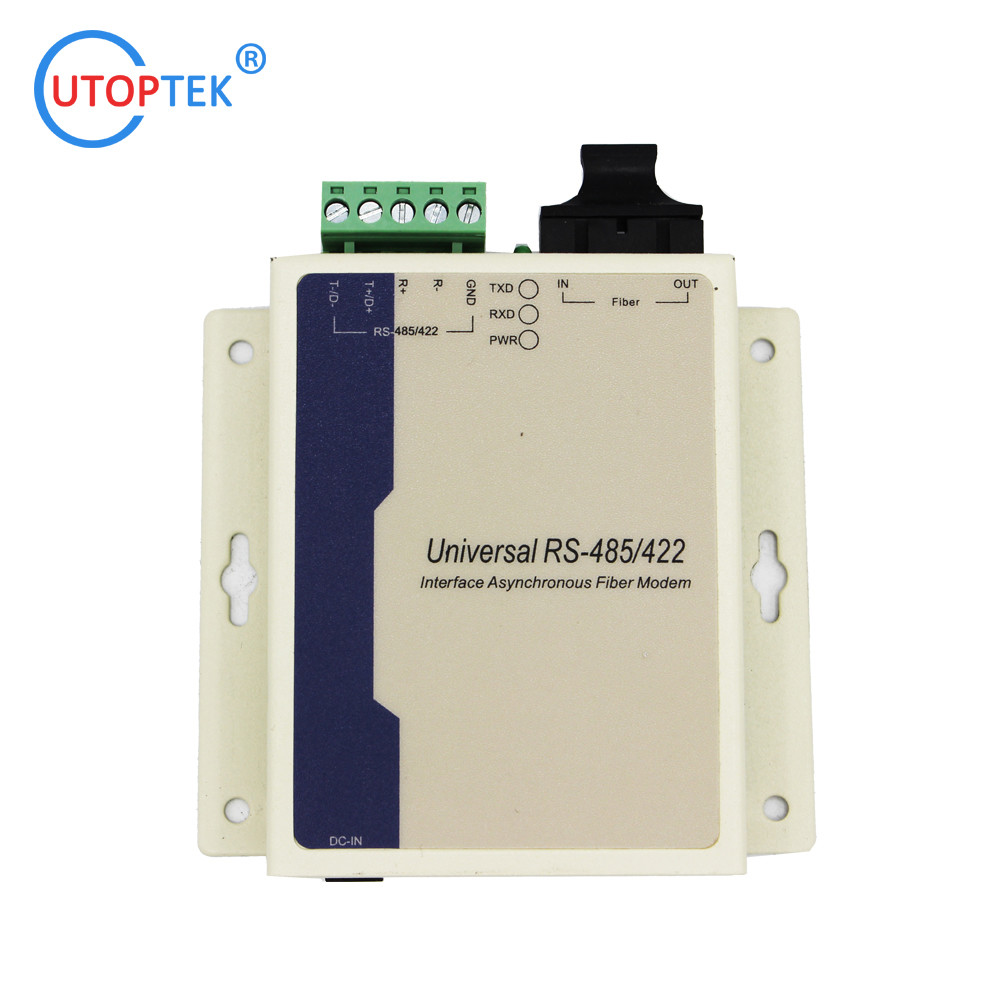

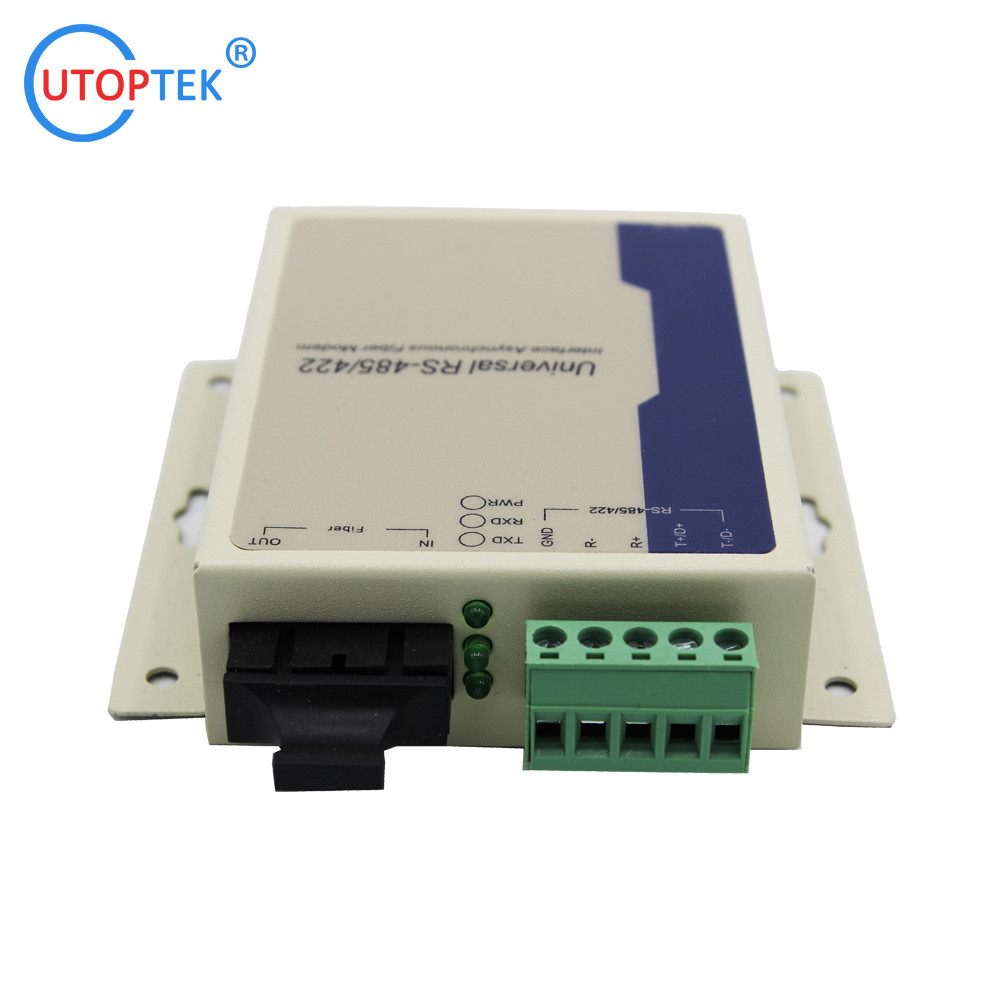

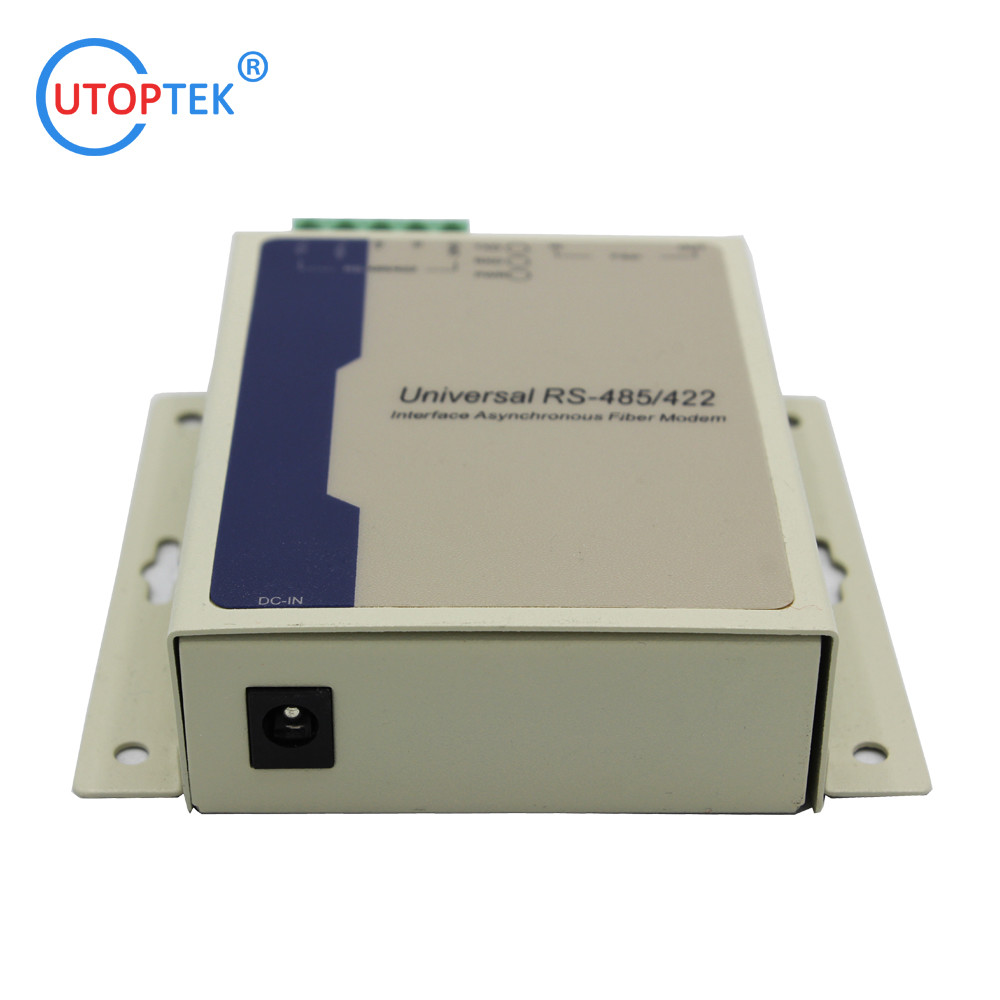

4. Guía de apariencia

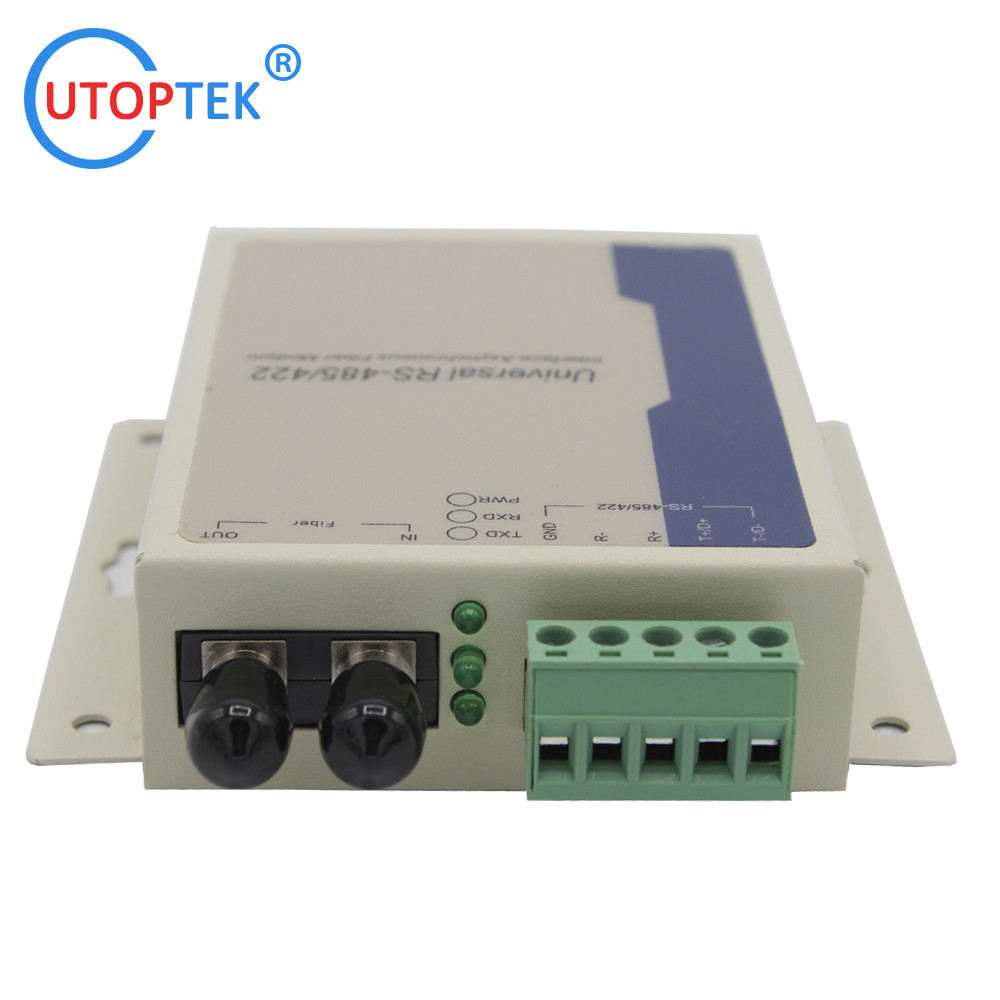

Tipo de interfaz: bloque de terminales de 5 bits (RS-485/422), interfaz multimodo ST/SC/FC, interfaz monomodo FC/SC/ST

L*A*H: 100 mm * 69 mm * 22 mm

Carcasa: Hierro

Color: Blanco

Peso: 230 g

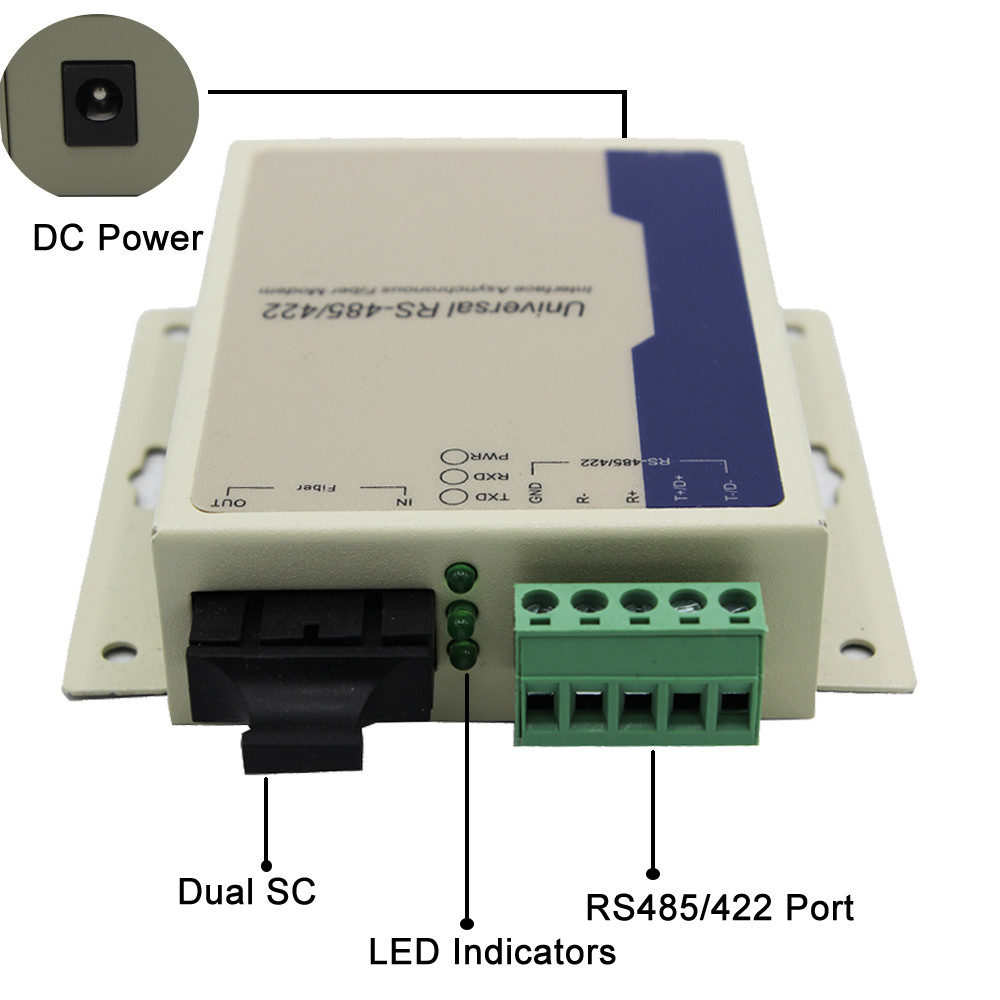

5. Definición de pines

Interfaz de fibra óptica

IN --------- Entrada de fibra óptica

OUT --------- Salida de fibra óptica

Puerto RS-422

T+ --------- RS-422 Enviar +

T- --------- RS-422 Enviar -

R+ --------- RS-422 Recibido +

R- -------- RS-422 Recibido –

GND --------- Tierra

Puerto RS-485

D+ --------- RS-485+

D- --------- RS-485-

GND --------- Tierra

6. Explicación de la luz indicadora

Encendido: Indicación de encendido

RxD: Indicación de recepción de la interfaz de fibra óptica

TxD: Indicación de envío de la interfaz de fibra óptica

• Información del pedido

(Observación: Conector de fibra ST/SC/FC opcional; distancia óptica: 20/40/60/80 km opcional)
