RS232 DB9 a Modem de fibra con MM dúplex SC/ST/FC 2km 1310nm Convertidor de medios para el sistema de alarma utilizando

Descripción de producto

- ¿ Qué?T.Se aplicarán las siguientes medidas:

RS-232 en serieEn elFibrasEl convertidorFibra doble de modo múltiple SC 2km 1310nm

(Conector FC/SC/ST opcional)

1. Resumen

La serie UT218 es una especie de modem de fibra óptica de interfaz RS-232 de mayor función y economía. Es la mejor opción para conectar RTU a un controlador HOST o SCADA.aumentar la función de transferencia del sistemaEquipo de comunicación abstenerse de amenaza efectiva a la luz, la ola, electromagnetismo perturbar bajo el entorno seguro.

2Función y características

a) Apoyar la interfaz RS-232.

b) Asíncrono, punto a punto, velocidad de hasta 120 Kbps

c) Soporte de entrada de corriente continua de 5 V, consumo de 2 W

d) Elección de potencia interna o externa

e) longitud de onda de trabajo: 1310 nm

f) Tasa de señal de prueba automática, transmisión automática sin retraso

3. Directriz de rendimiento

Interfaz: soporta el estándar EIARS-232

Tasa: 0-120Kbps

Distancia de transmisión: RS-232 puerto multimodo 2KM, modo único 20KM

Ambiente de trabajo: 0°C a 50°C

4Guía de apariencia

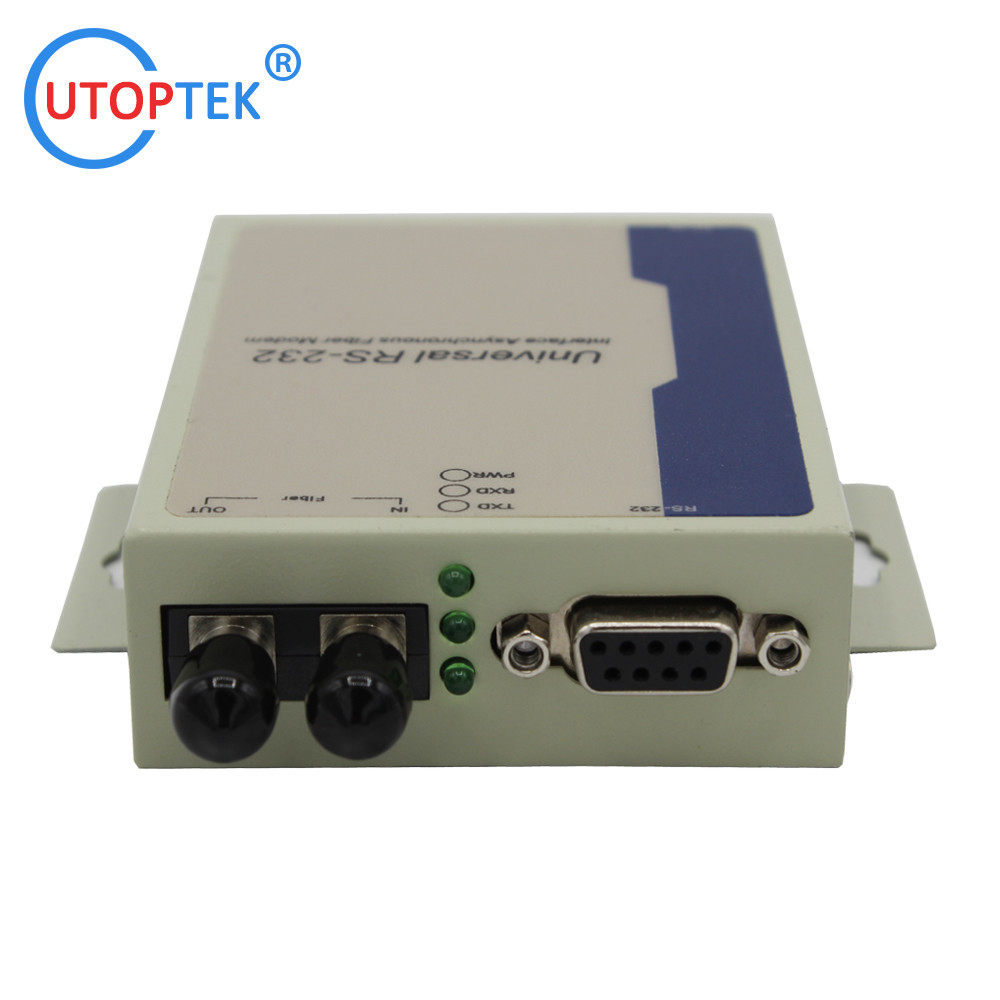

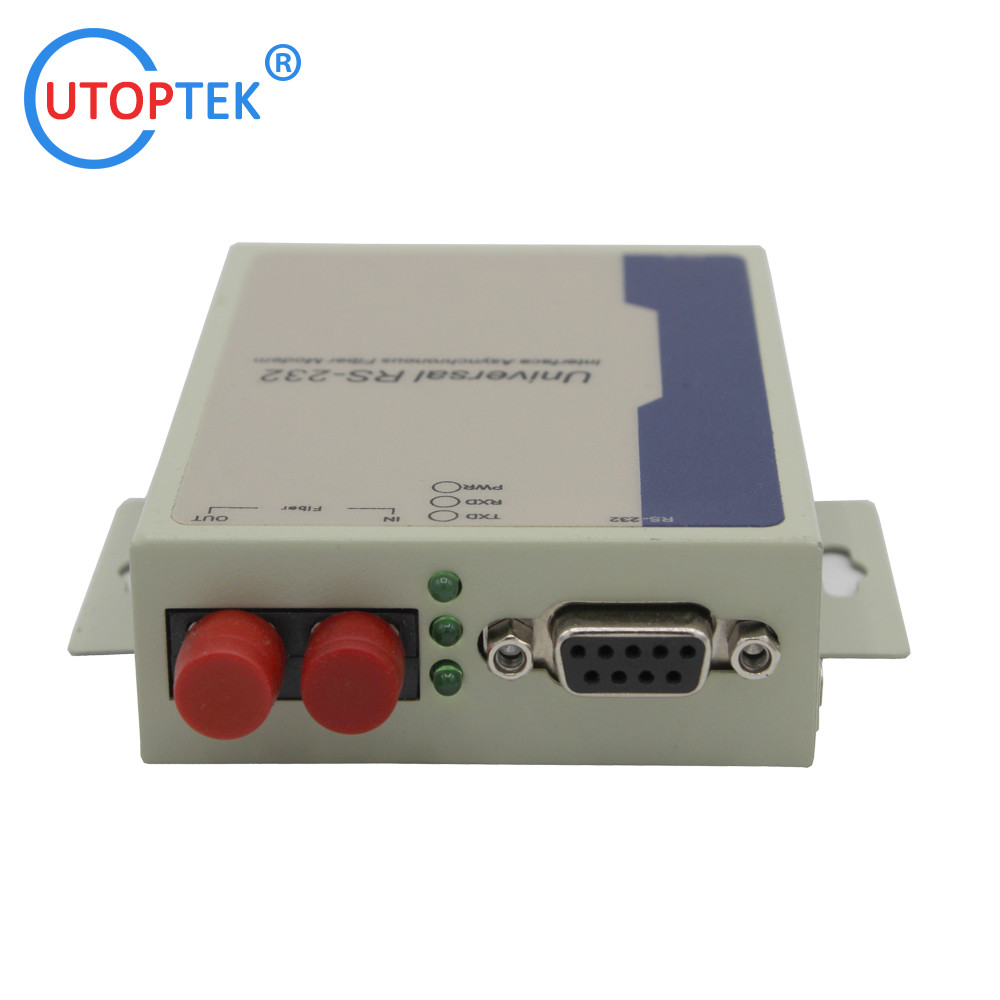

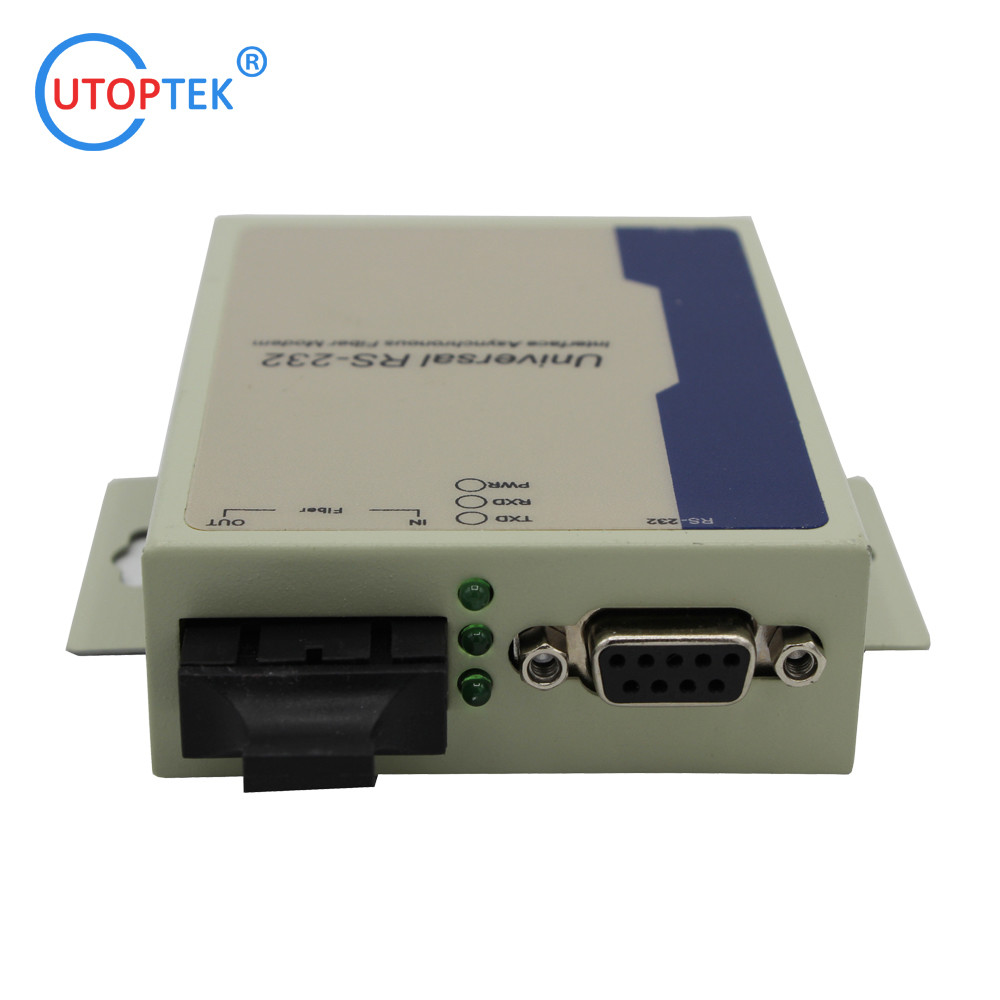

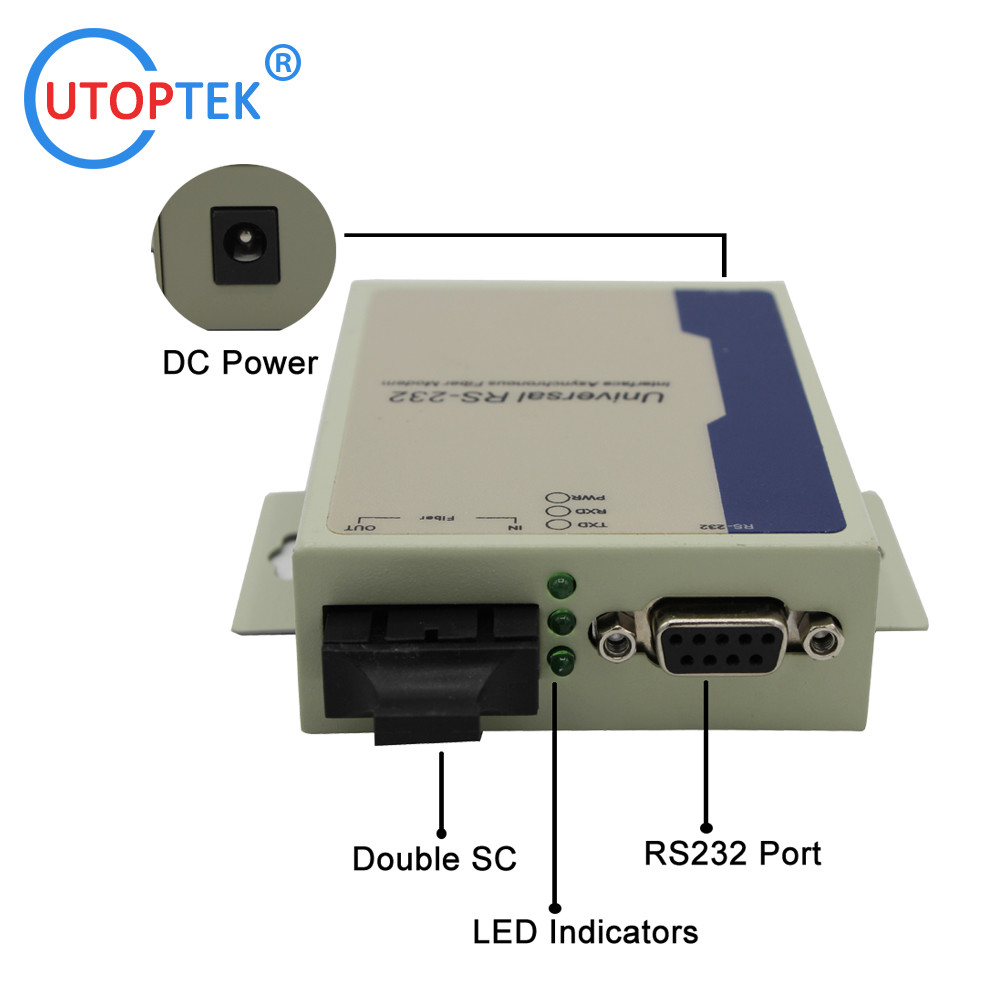

Tipo de interfaz: DB-9 femenina (RS-232), interfaz ST/SC/FC de opción múltiple, interfaz FC/SC/ST de opción única

L*W*H: 100 mm*69 mm*22 mm

Conchas: hierro

Color: Blanco

Peso: 230 g

5. Definir el pin

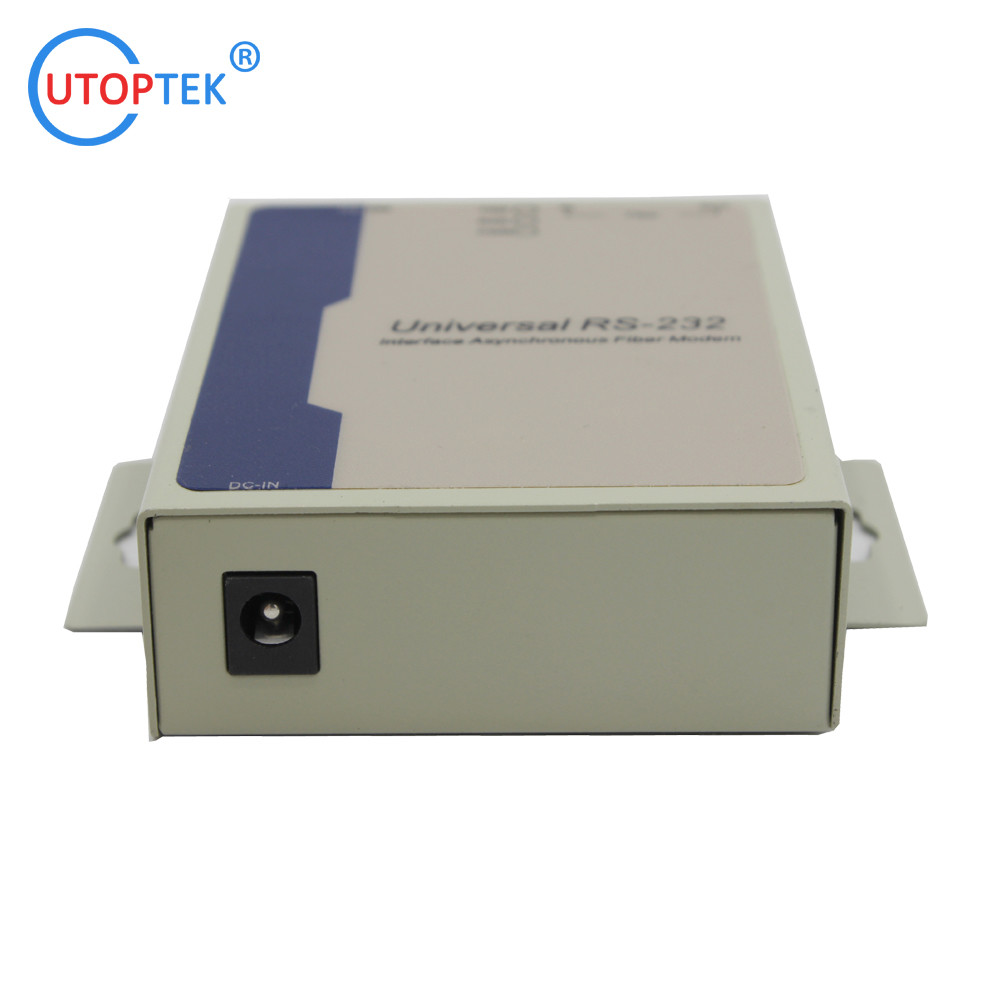

Interfaz de alimentación

DCIN --------- puerto de entrada RS-232 de 5 V

IN --------- Entrada RS-232

OUT --------- Salida RS-232

GND --------- En el suelo

Interfaz de fibra óptica

IN --------- Entrada de fibra óptica

OUT --------- Salida de fibra óptica

6- La luz del indicador explica.

Indicación de potencia

RxD: Interfaz de fibra óptica para recibir la indicación

TxD: Interfaz de fibra óptica para enviar la indicación

• Información sobre el pedido

(Nota: conector de fibra ST/SC/FC Opcional; distancia óptica:20/40/60/80km opcional)
