RS232 DB9 a Fibra Modem Convertidor de medios con SM dúplex SC/FC/ST 20km para el sistema de alarma utilizando

Descripción de producto

UT218SM-SC20

Serie serial RS-232 a Fibra Convertidor Fibra dual monomodo SC 20km

(Conector FC/SC/ST opcional)

1. Descripción general

La serie UT218 es una especie de MODEM de fibra óptica de interfaz RS-232 con más funciones y económico. Es la mejor opción para conectar RTU a HOST o controlador SCADA. Utiliza fibra óptica como medio de transferencia, aumenta la función de transferencia del sistema. El equipo de comunicación se abstiene de la amenaza efectiva de rayos, sobretensiones y perturbaciones electromagnéticas en un entorno seguro.

2. Función y característica

a) Soporte de interfaz RS-232

b) Asíncrono, punto a punto, velocidad de hasta 120 Kbps

c) Soporte de entrada de 5V CC, consumo 2W

d) Opción de alimentación interna o externa

e) Longitud de onda de trabajo: 1310nm

f) Velocidad de señal de prueba automática, transmisión automática de retardo cero

3. Guía de rendimiento

Interfaz: soporte del estándar EIARS-232

Velocidad: 0-120Kbps

Distancia de transmisión: puerto Rs-232 multimodo 2KM, monomodo 20KM

Entorno de trabajo: 0℃ a 50℃

4. Guía de apariencia

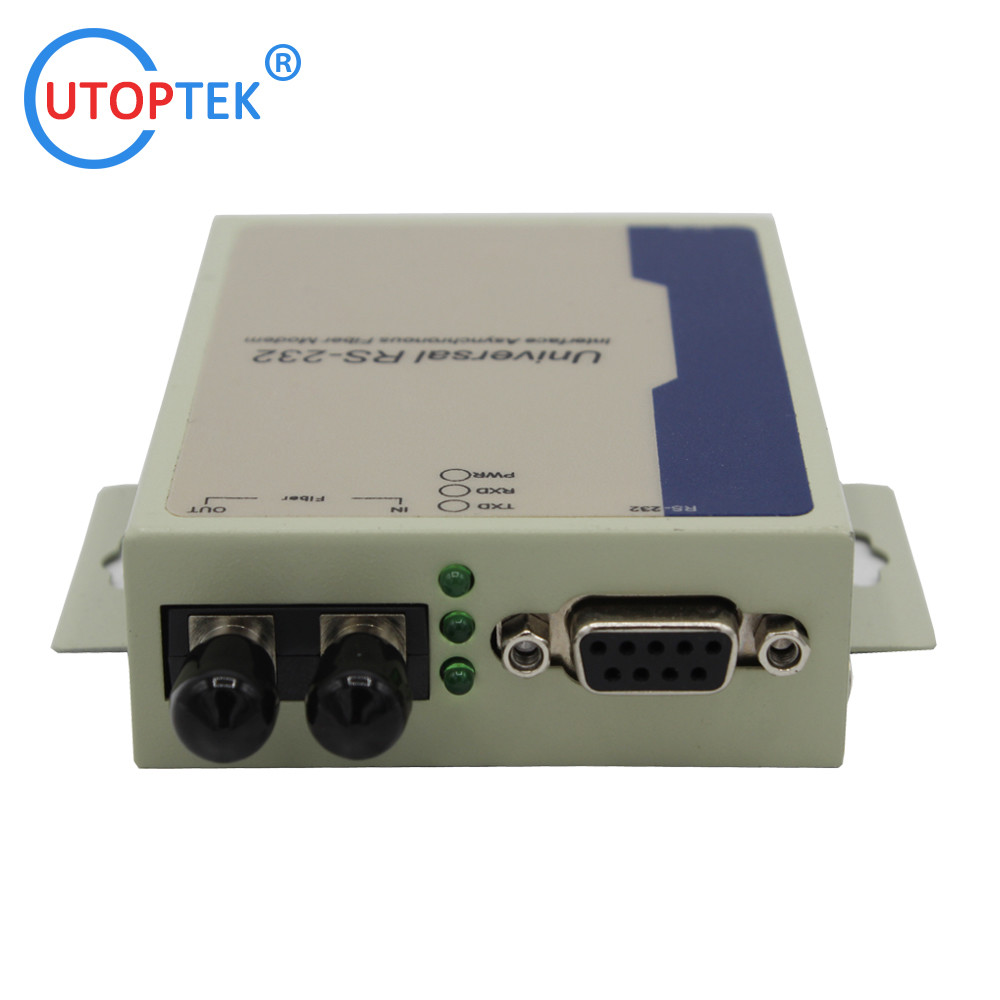

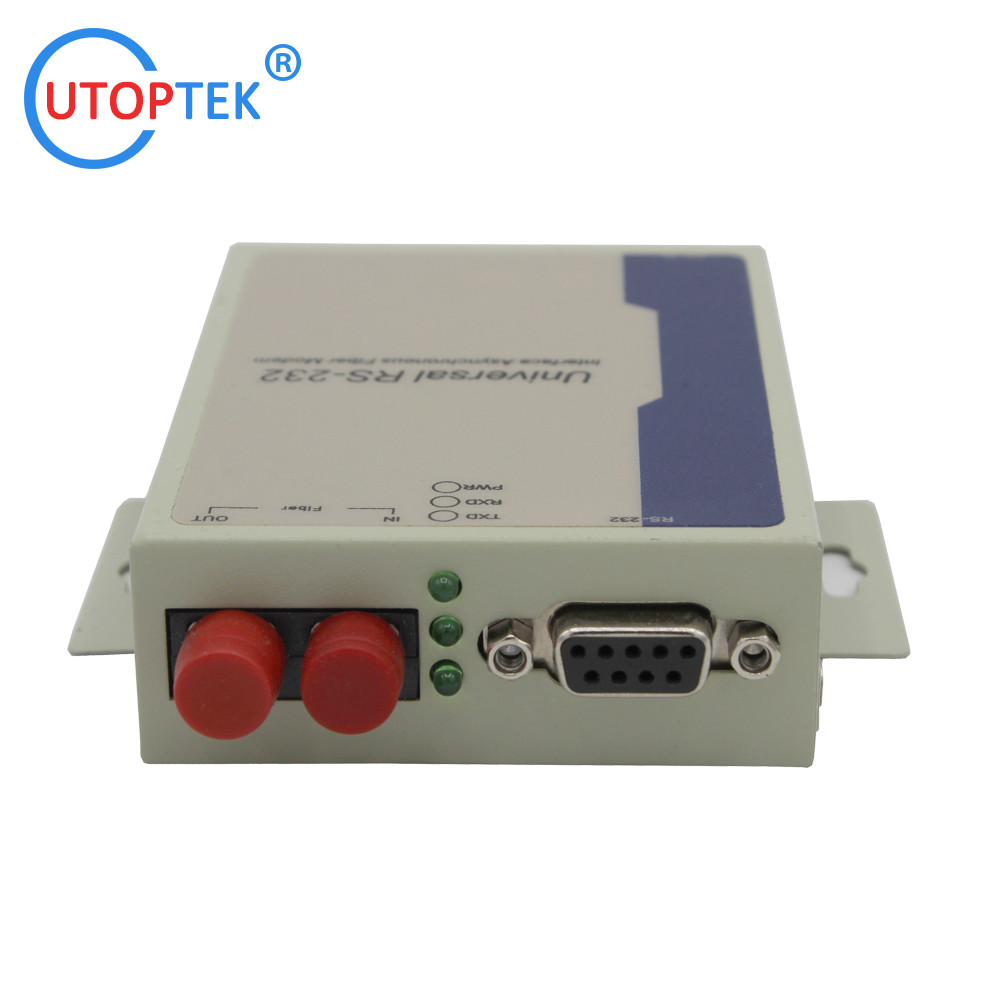

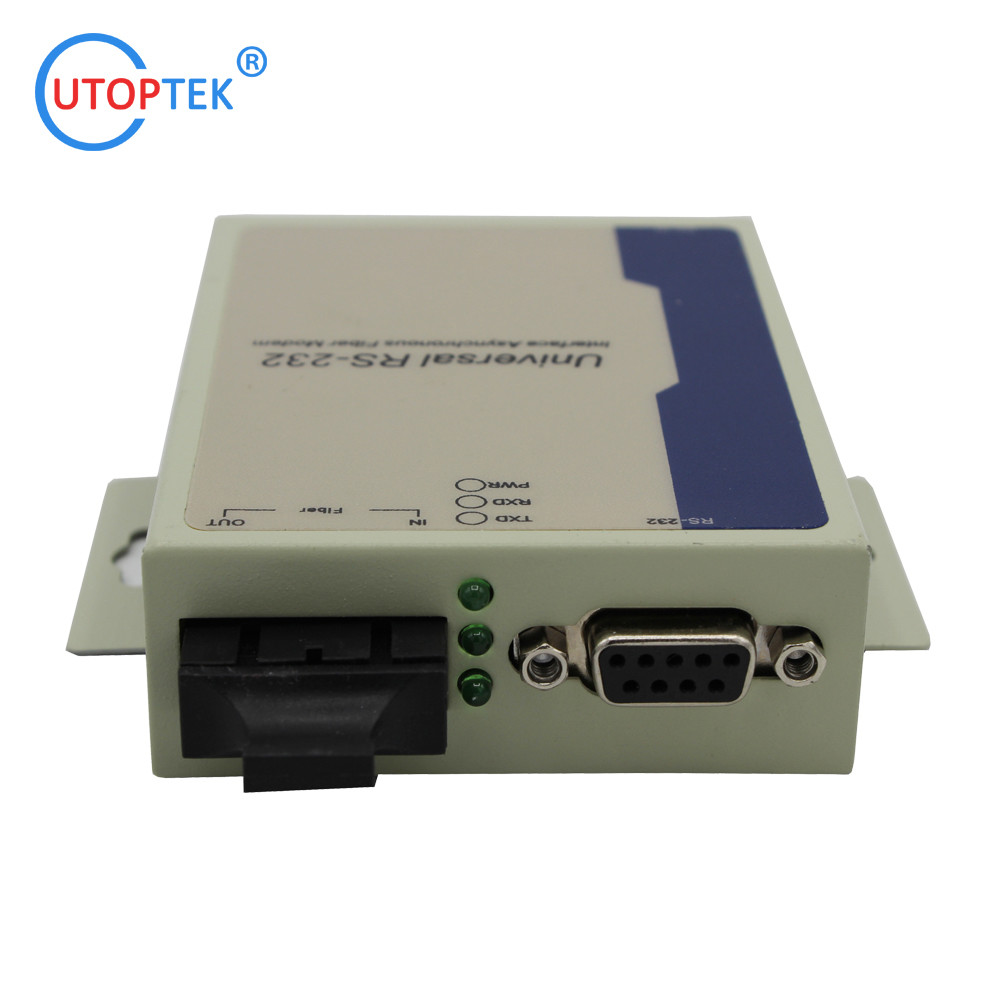

Tipo de interfaz: DB-9 hembra (RS-232), interfaz multimodo ST/SC/FC opcional, interfaz monomodo FC/SC/ST opcional

L*A*H: 100mm*69mm*22mm

Carcasa: Hierro

Color: Blanco

Peso: 230g

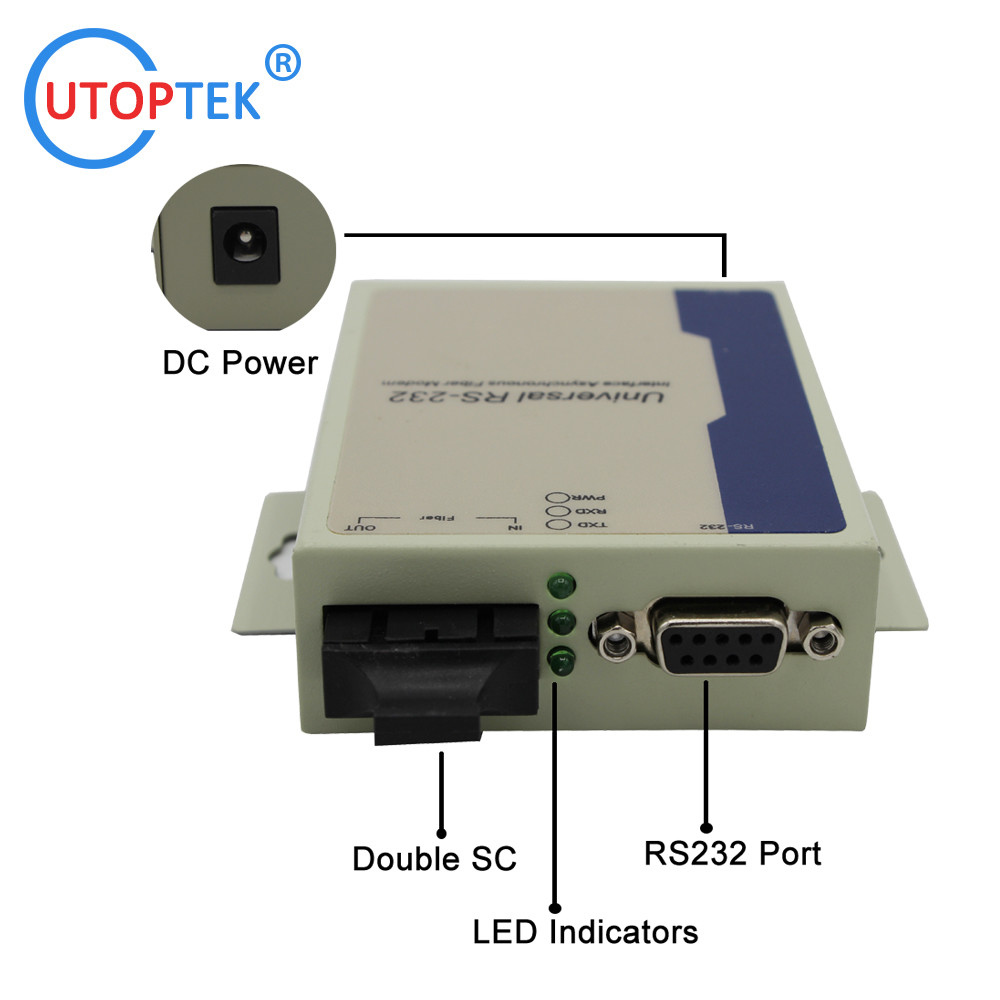

5. Definición de pines

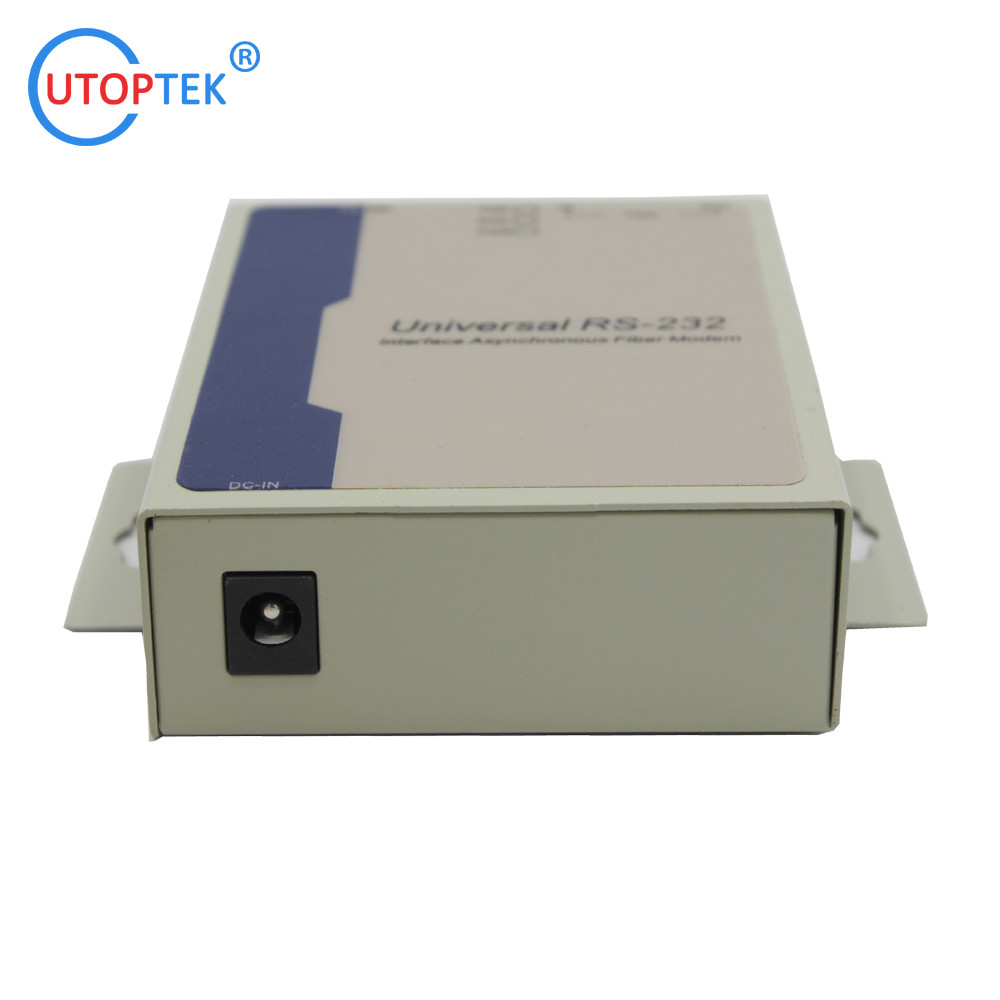

Interfaz de alimentación

DCIN --------- Entrada de 5V Puerto RS-232

IN --------- Entrada RS-232

OUT --------- Salida RS-232

GND --------- Tierra

Interfaz de fibra óptica

IN --------- Entrada de fibra óptica

OUT --------- Salida de fibra óptica

6. Explicación de la luz indicadora

Encendido: Indicación de encendido

RxD: Indicación de recepción de interfaz de fibra óptica

TxD: Indicación de envío de interfaz de fibra óptica

• Información de pedido

(Observación: Conector de fibra ST/SC/FC opcional; distancia óptica: 20/40/60/80km opcional)
