UT168SM-C20

Serie serial RS-232/485/422 a Fibra Convertidor Fibra dual monomodo SC 20km (Conector FC/SC/ST opcional)

1. Descripción general

El modelo 168 es una especie de MODEM de fibra óptica con interfaz RS-232/485/422 más funcional y económico. Es la mejor opción para conectar RTU a HOST o controlador SCADA. Utiliza fibra óptica como medio de transferencia, aumentando la función de transferencia del sistema. El equipo de comunicación se abstiene de la amenaza efectiva de rayos, sobretensiones y perturbaciones electromagnéticas en entornos hostiles.

2. Función y característica

a) Soporte de interfaz RS-232/RS-485/RS-422

b) Asíncrono, punto a punto, velocidad de hasta 120 Kbps

c) Soporte de entrada de voltaje CC de 9 V ~ 40 V, consumo de 2 W

d) Protección contra sobretensiones de 1500 W, protección estática de 15 KV

e) El puerto RS-485/422 admite 32 nodos (se puede elegir un nodo de 128 hecho a medida)

f) Longitud de onda de trabajo: 1310 nm

g) Velocidad de señal de prueba automática, transmisión automática de retardo cero

3. Guía de rendimiento

Interfaz: compatible con el estándar EIARS-232, 485, 422

Velocidad: 0-500 Kbps

Distancia de transmisión: puerto RS-232 15 m, puerto RS-485/422 1500 m, puerto óptico multimodo 2 KM, monomodo 20 KM

Entorno de trabajo: 0℃ a 60℃

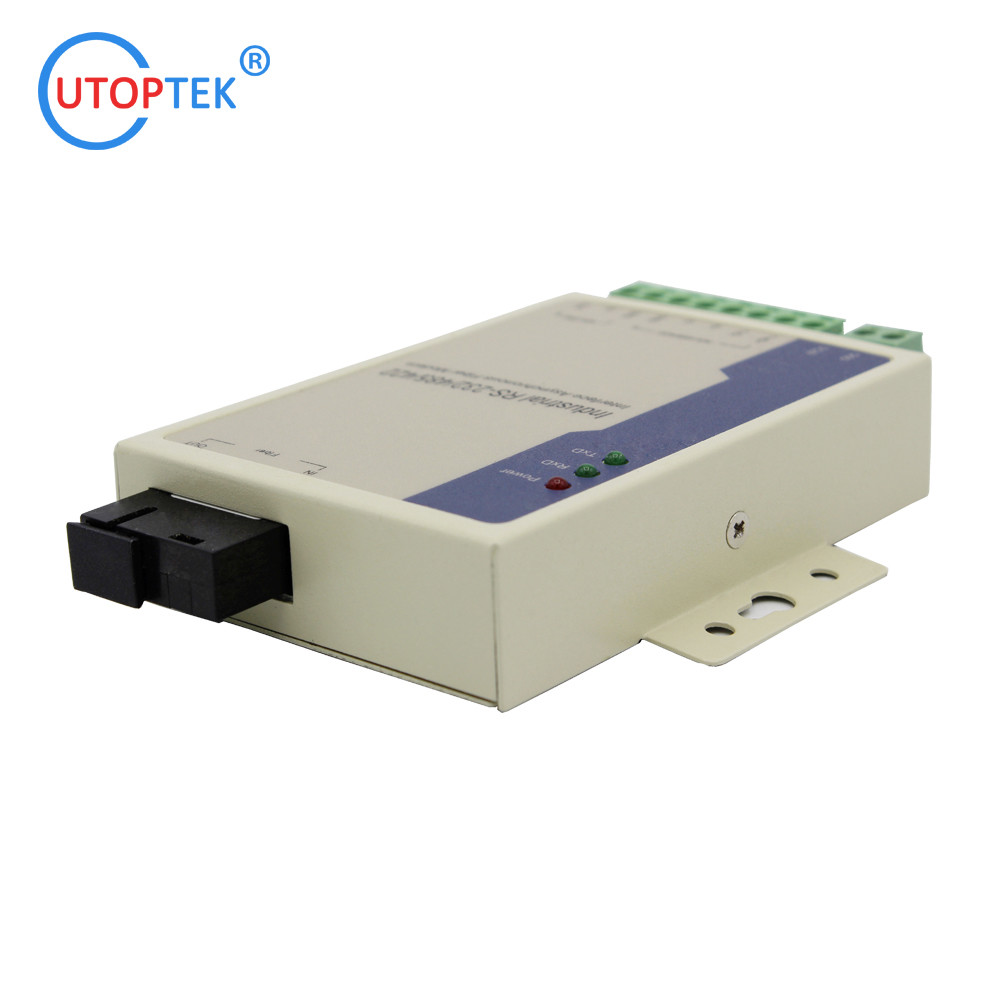

4. Guía de apariencia

Tipo de interfaz: bloque de terminales de 8 bits, interfaz multimodo ST/SC/FC opcional, interfaz monomodo FC/SC/ST opcional

L*A*H: 100 mm*69 mm*22 mm

Carcasa: Hierro

Color: Blanco

Peso: 230g

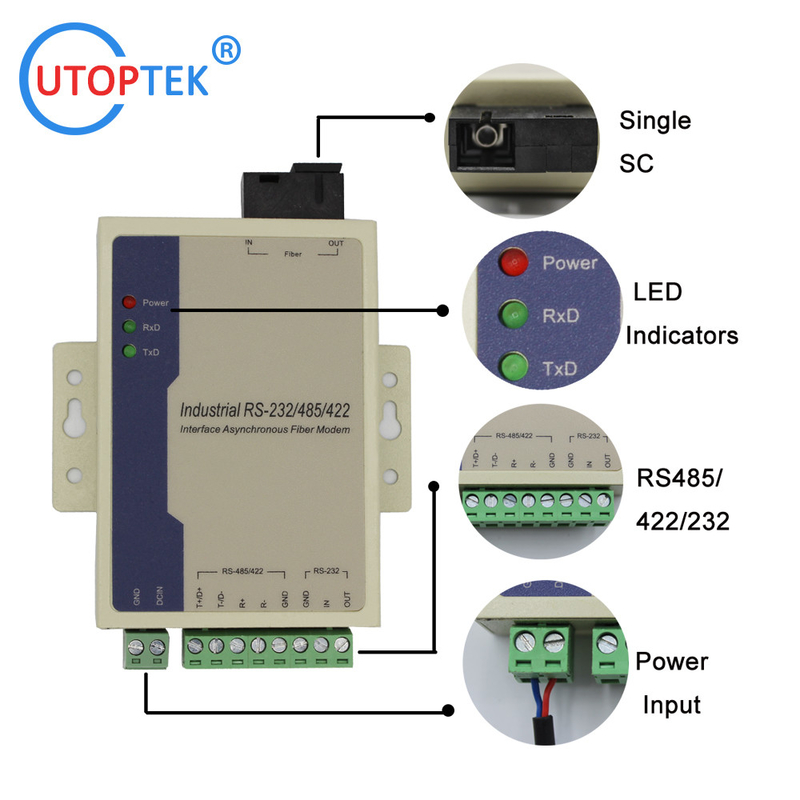

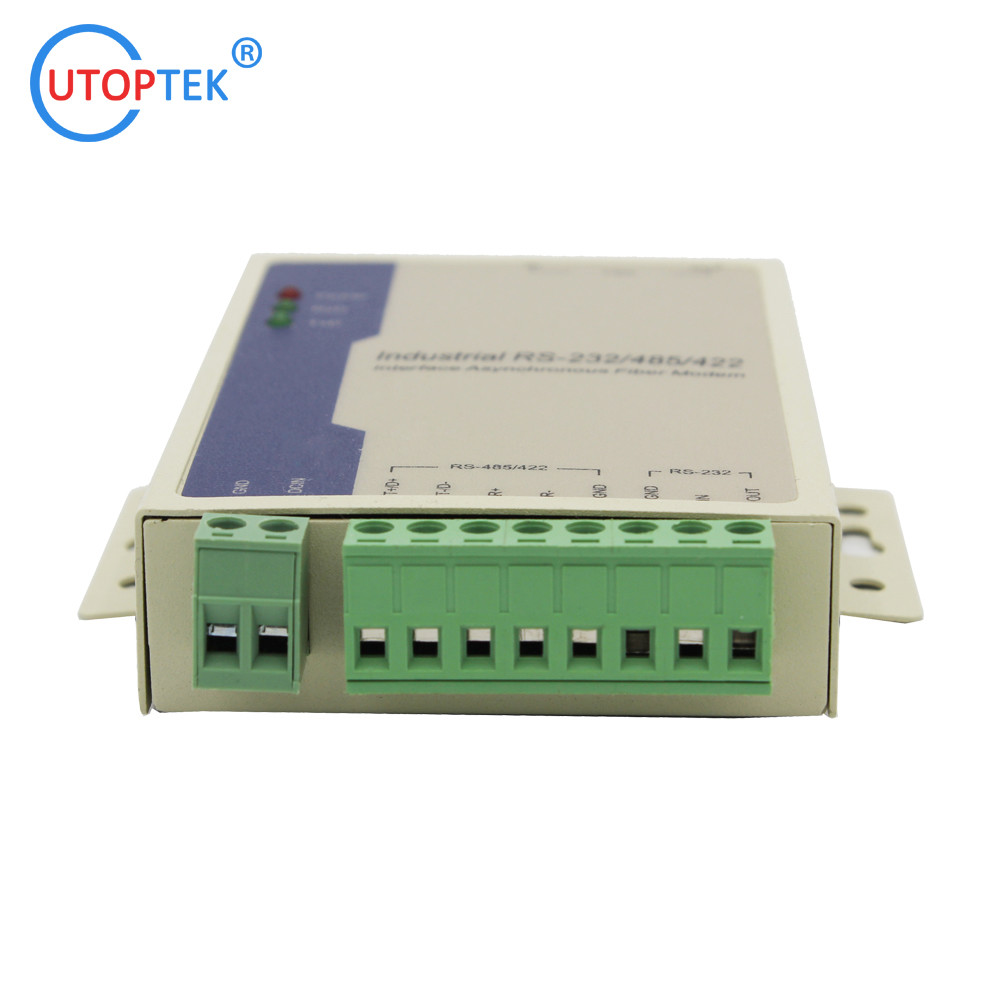

5. Definición de pines

Interfaz de alimentación

GND --------- Tierra

DCIN --------- Entrada de 9-40 V

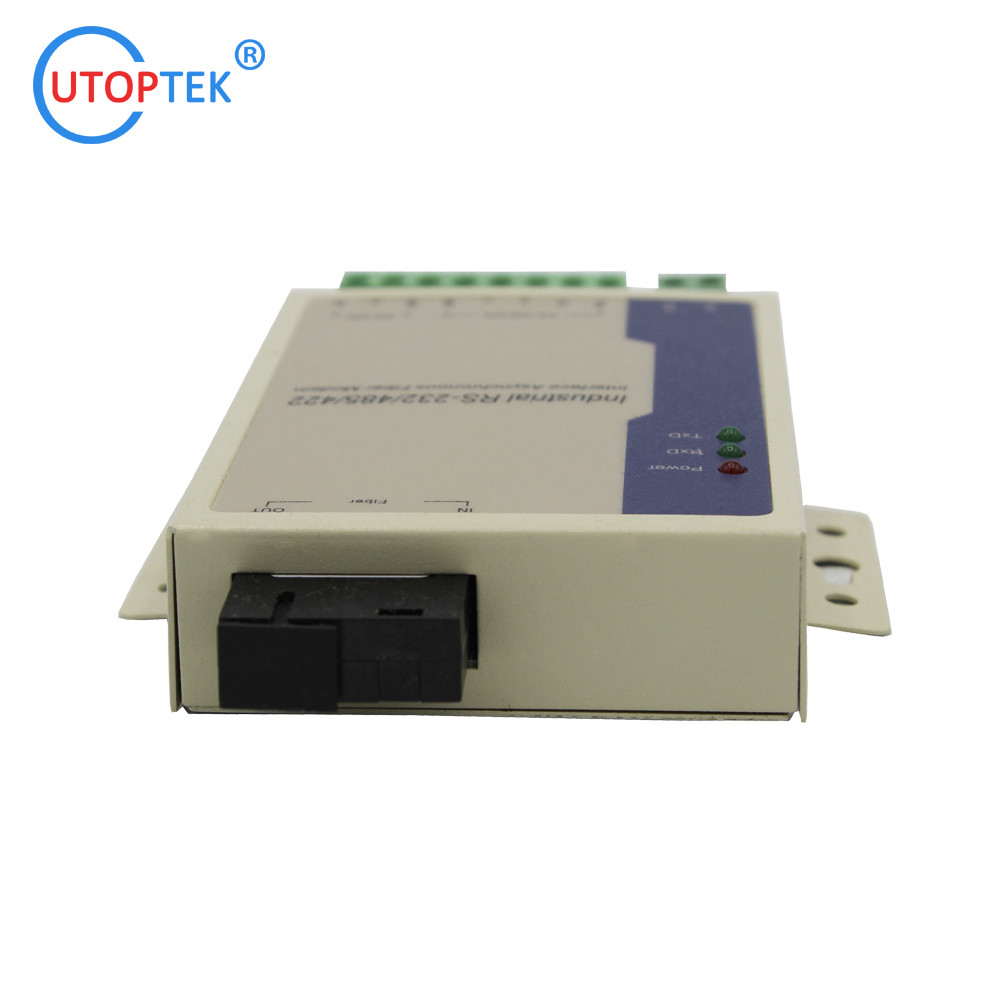

Interfaz de fibra óptica

IN --------- Entrada de fibra óptica

OUT --------- Salida de fibra óptica

Puerto RS-485/422

T+/D+ --------- RS-422 Enviar +/ RS-485 +

T-/D- --------- RS-422 Enviar -/ RS-485-

R+ --------- RS-422 Recibido +

R- -------- RS-422 Recibido –

GND --------- Tierra

Puerto RS-232

IN --------- Entrada RS-232

OUT --------- Salida RS-232

GND --------- Tierra

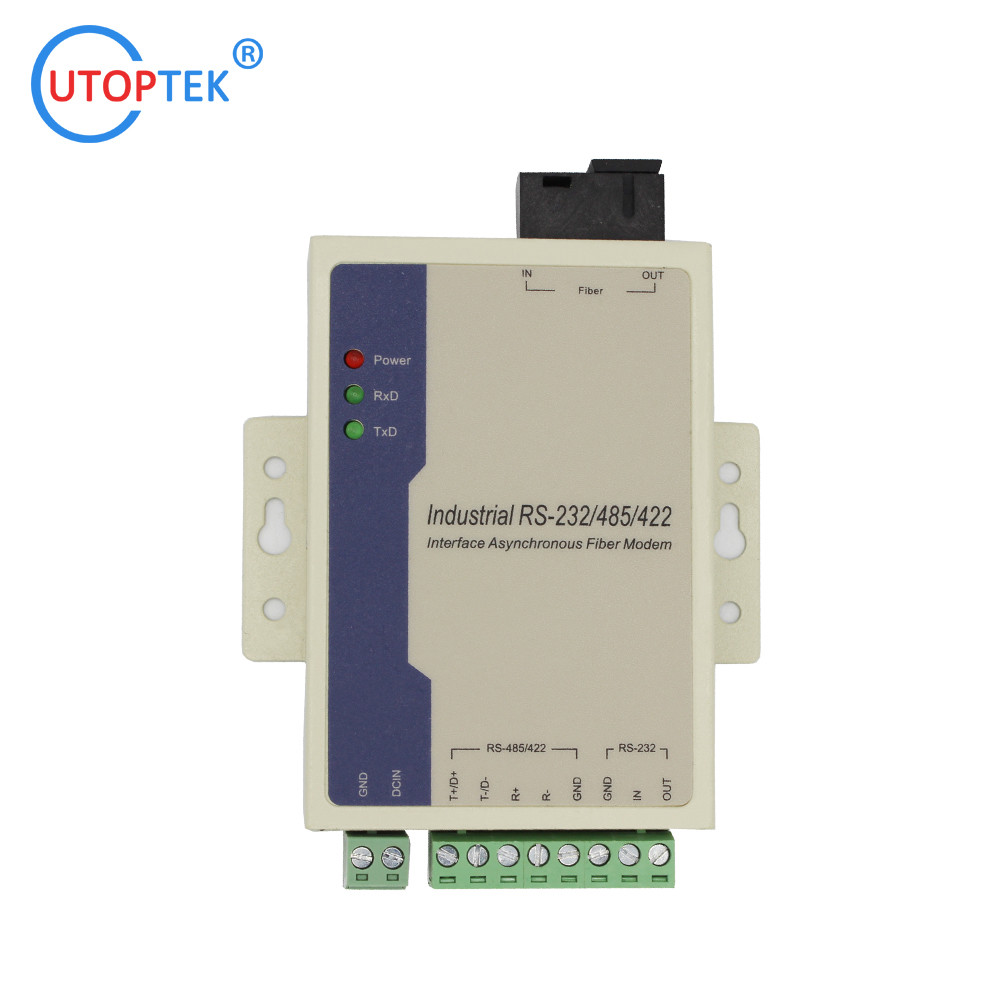

6. Explicación de la luz indicadora

Encendido: Indicación de encendido

RxD: Indicación de recepción de interfaz de fibra óptica

TxD: Indicación de envío de interfaz de fibra óptica

• Información del pedido

(Observación: Conector de fibra ST/SC/FC opcional; distancia óptica: 20/40/60/80 km opcional)
