Convertidor de Fibra de vídeo TTL/SBUS/UART, FC/Upc Drone FPV óptico 20km/40km/60km/80km
Descripción del producto:
El convertidor de fibra óptica FPV es un dispositivo de alto rendimiento y baja latencia diseñado para transmitir señales de video y control FPV (First-Person View) a través de cables de fibra óptica en aplicaciones de drones / UAV.Sustituye la transmisión tradicional basada en cobre con fibra óptica, ofreciendo una inmunidad superior al EMI, un mayor alcance y un peso reducido.Utiliza tecnología de transmisión de fibra óptica para lograr la transmisión sin pérdidas de señales de vídeo CVBS y señales de control TTL a larga distanciaLa distancia máxima de transmisión puede alcanzar los 100 kilómetros, adecuada para escenarios de entorno electromagnético complejos como las carreras de drones, la fotografía aérea,y inspección industrialEl producto se divide en dos partes: el extremo del cielo (TX1310nm) y el extremo del suelo (RX1550nm), que se utilizan en parejas.y el extremo de tierra está conectado al controladorMediante el uso de fibra óptica como medio de transmisión de datos de alta velocidad y baja latencia, las señales de video de alta definición capturadas por los drones se transmiten de vuelta a la estación de control en tierra en tiempo real.proporcionar a los pilotos una experiencia de vuelo inmersivaLa transmisión de fibra óptica, con su ancho de banda ultra grande, fuerte capacidad anti-interferencia, y latencia extremadamente baja,mejora considerablemente el rendimiento y el rango de aplicación de los vehículos aéreos no tripulados FPV.
Características:
¢ latencia muy baja
Interfaz de fibra óptica: opciones de modo único (SM) o de modo múltiple (MM)
Transmisión a larga distancia: hasta 20-120 km (SM) / 500 m (MM)
El tipo de medio de fibra óptica es de fibra única de un solo modo, interfaz FC predeterminada
Apoya las señales HD (720P@60Hz) y FPV analógicas
Plug-and-play operation with standard FPV equipment
¢ Apoyar la transmisión sincronizada de la señal de vídeo CVBS+la señal de control TTL/UART
Apto para cámaras simuladas y cámaras CVBS
La tecnología de comunicación óptica puede resistir eficazmente las interferencias electromagnéticas
La temperatura de trabajo puede estar en el rango de -20 ~ 70 °C
La seguridad, fiabilidad, prestaciones estables y peso ligero de los equipos
¢ Fuerte capacidad antiinterferencia, gran ancho de banda de transmisión y larga distancia
Apoyo a la transmisión bidireccional de datos
Parámetros técnicos:
|

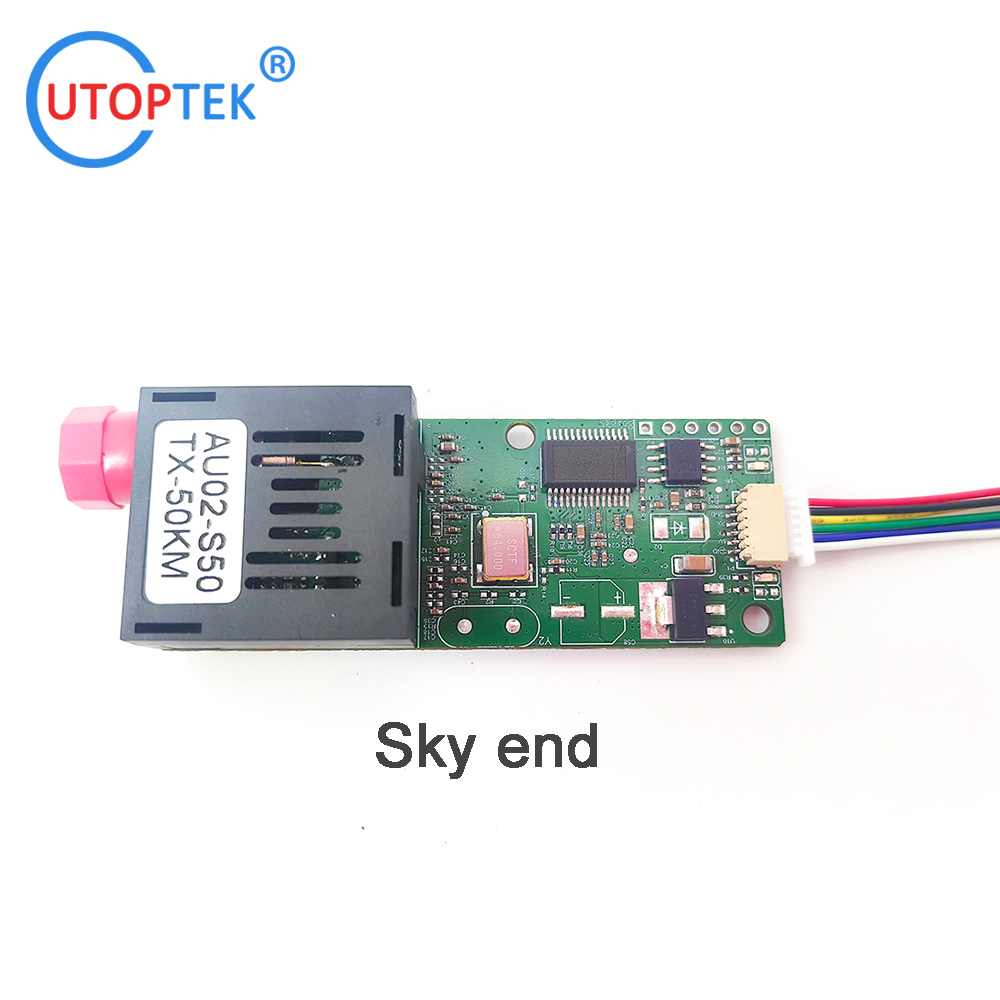

Modulo de transmisión de fibra óptica el cielo el final
(TX)
|
 |
| Modo de alimentación |
El valor de las emisiones de CO2 es el valor de las emisiones. |
Especificaciones del producto |
60 * 25 * 13 mm |
| Temperatura de funcionamiento |
-20 ~ 70 °C |
Temperatura de almacenamiento |
-40 ~ 80 °C |
| Disipación de energía |
< 3W |
Interfaz de fibra óptica |
El FC |
| Tipo de fibra |
(Modo único, fibra única) |
Interfaz de datos |
Se aplicará el código SH1.0*6PIN |
| Tasa de datos |
0~ 155 Mbps |
Formato de vídeo |
NTSC/PAL, CVBS y otros |
| longitud de onda de trabajo |
1310nm/1550nm |
Dirección de los datos |
Bi-direccional |
| Distancia de transmisión |
20 km ~ 80 km Opcional |
Formato de datos |
El número de personas a las que se refiere el apartado 1 del presente artículo será el siguiente: |
| Rango de potencia óptica TX |
-9 ~ 0 dBm |
Tasa de Baud |
20K bps 460 Mbps (tasa de Baud puede ser personalizada bajo petición) |
|

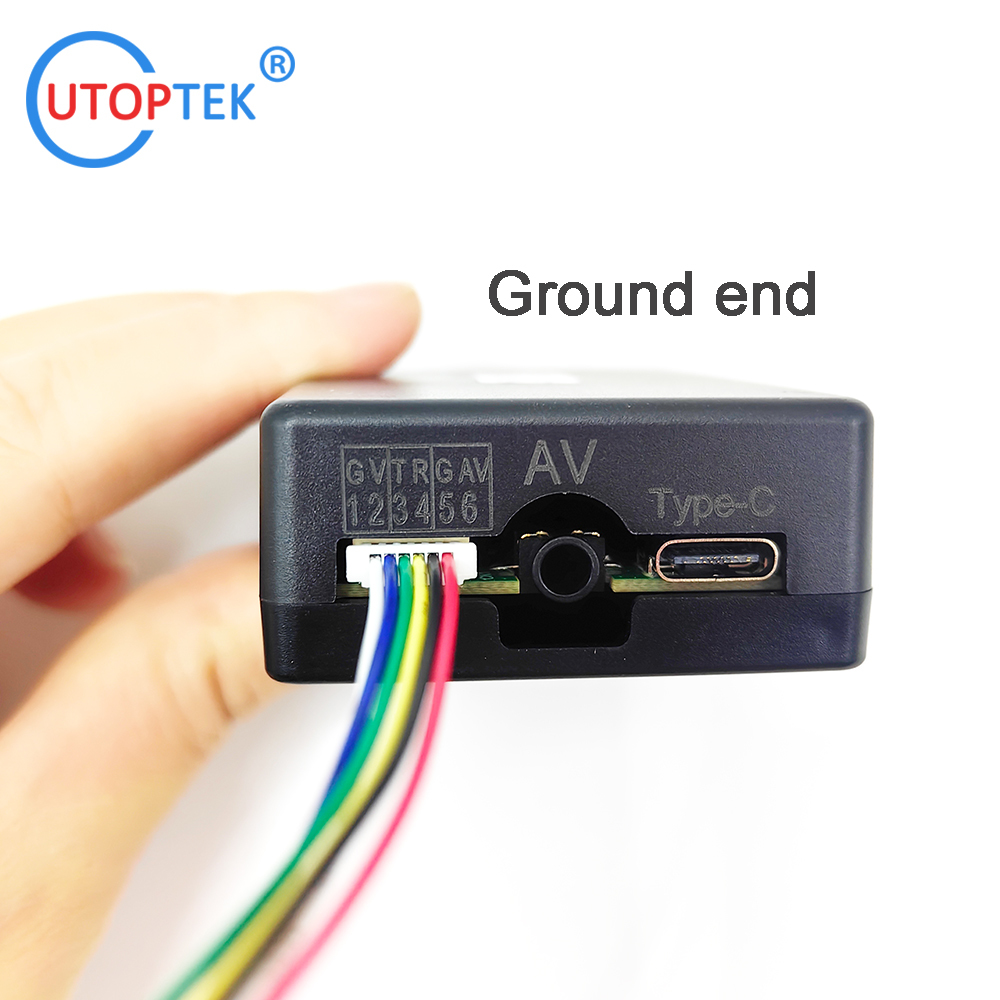

En el extremo inferior de transmisión por fibra óptica módulo
(RX)
|
|
| Modo de alimentación |
5V tipo C |
Especificaciones del producto |
60 * 409 * 15 mm |
| Temperatura de funcionamiento |
-20 ~ 70 °C |
Temperatura de almacenamiento |
-40 ~ 80 °C |
| Disipación de energía |
< 3W |
Interfaz de fibra óptica |
El FC |
| Tipo de fibra |
(Fibra de modo único) |
Interfaz de datos |
Se aplicará el código SH1.0*6PIN |
| Tasa de datos |
0~ 155 Mbps |
Formato de vídeo |
NTSC/PAL, CVBS y otros |
| longitud de onda de trabajo |
1550nm/1310nm |
Dirección de los datos |
Bi-direccional |
| Distancia de transmisión |
20 km~80 km opcionales |
Formato de datos |
El número de personas a las que se refiere el apartado 1 del presente artículo será el siguiente: |
| Rango de potencia óptica TX |
-9 ~ 0 dBm |
Tasa de Baud |
20K bps 460 Mbps (tasa de Baud puede ser personalizada bajo petición) |

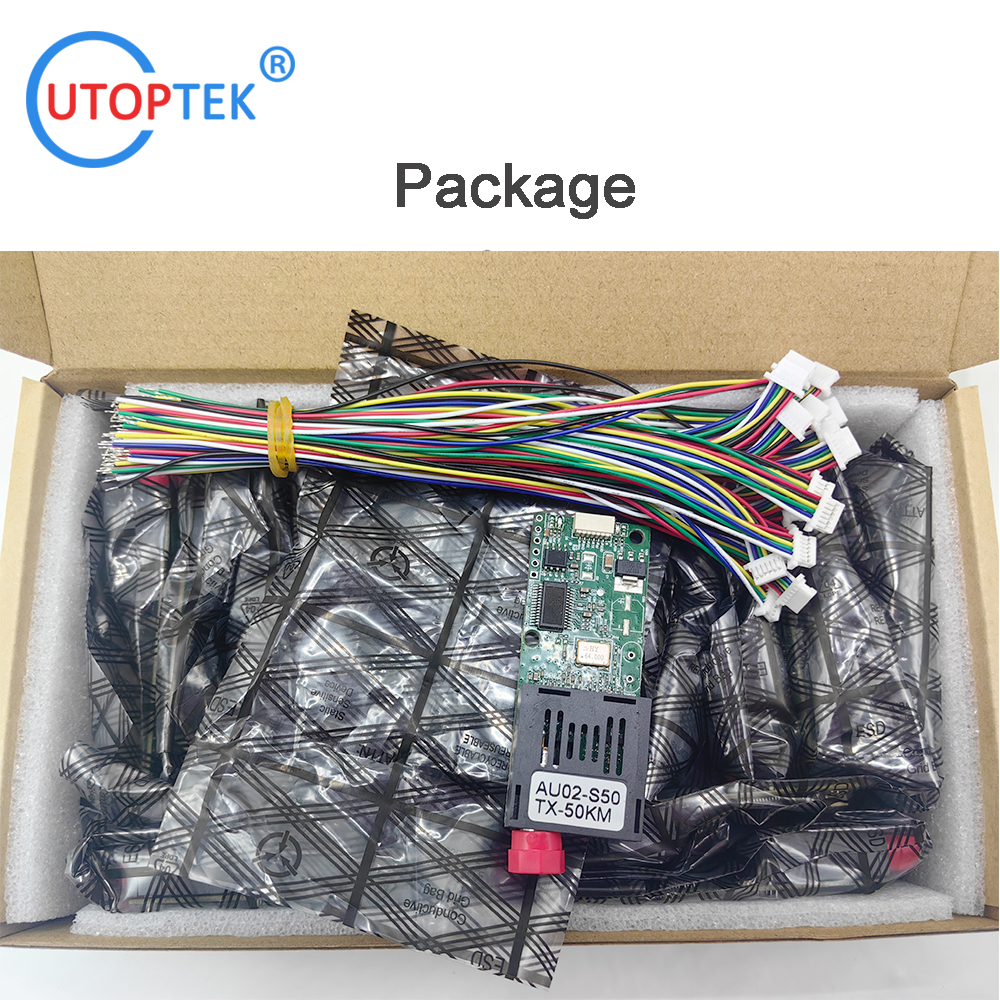

Embalaje y envío:
Los convertidores de medios de fibra se envasan en cajas revestidas de espuma para la protección durante el envío.Luego, la caja se coloca dentro de una caja de envío más grande con materiales de embalaje adecuados para evitar daños durante el envío y la manipulación.Todas las cajas de envío están etiquetadas con el nombre del producto, el número de serie y el nombre y dirección del cliente.
El producto se envía a través de un servicio de mensajería confiable como FedEx, UPS o DHL. Los números de seguimiento se proporcionan a los clientes una vez que el producto ha sido enviado.
Aplicación
- Los drones FPV de largo alcance (vigilancia)
- Transmisión de vídeo de gran ancho de banda (drones cinematográficos) Equipo médico (transmisión de señales sin ruido)
- Drones de carreras de baja latencia (enlace digital basado en fibra)

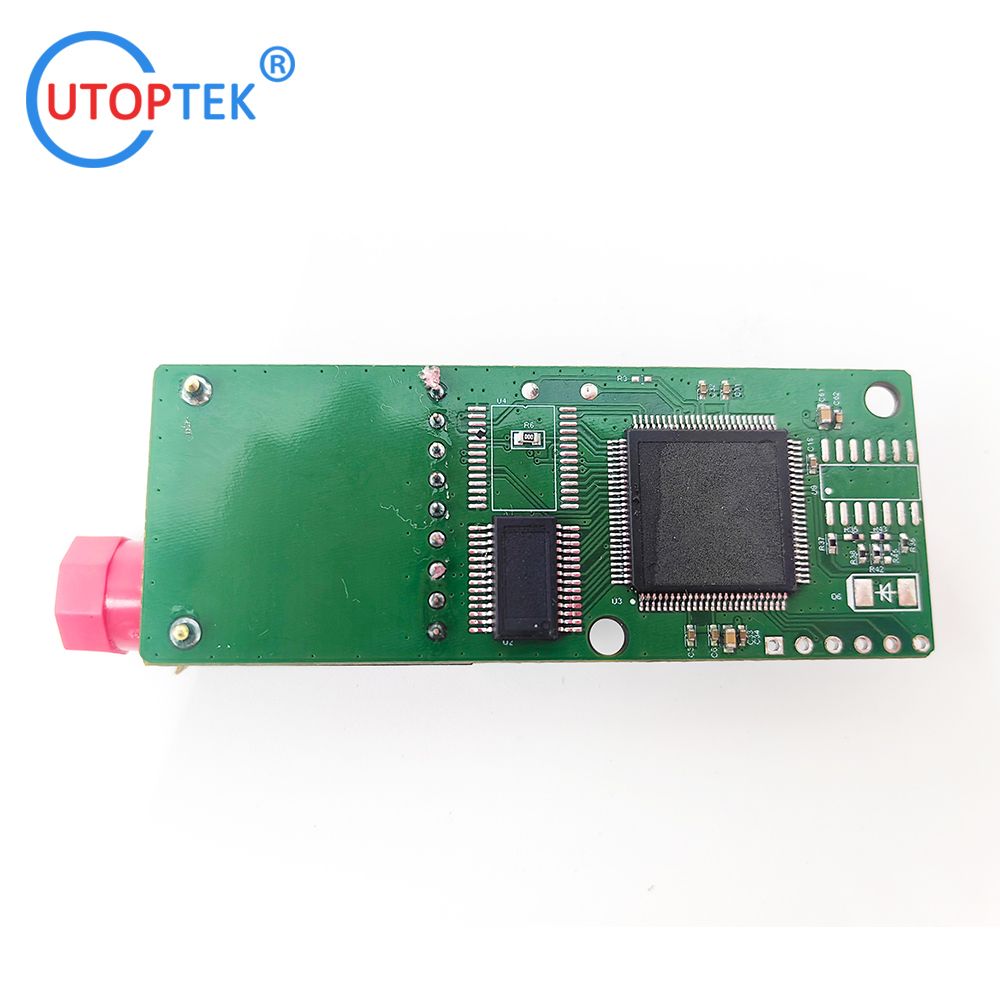

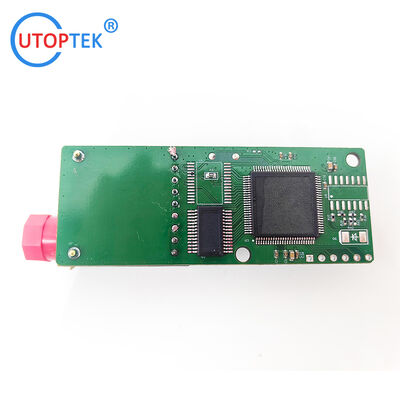

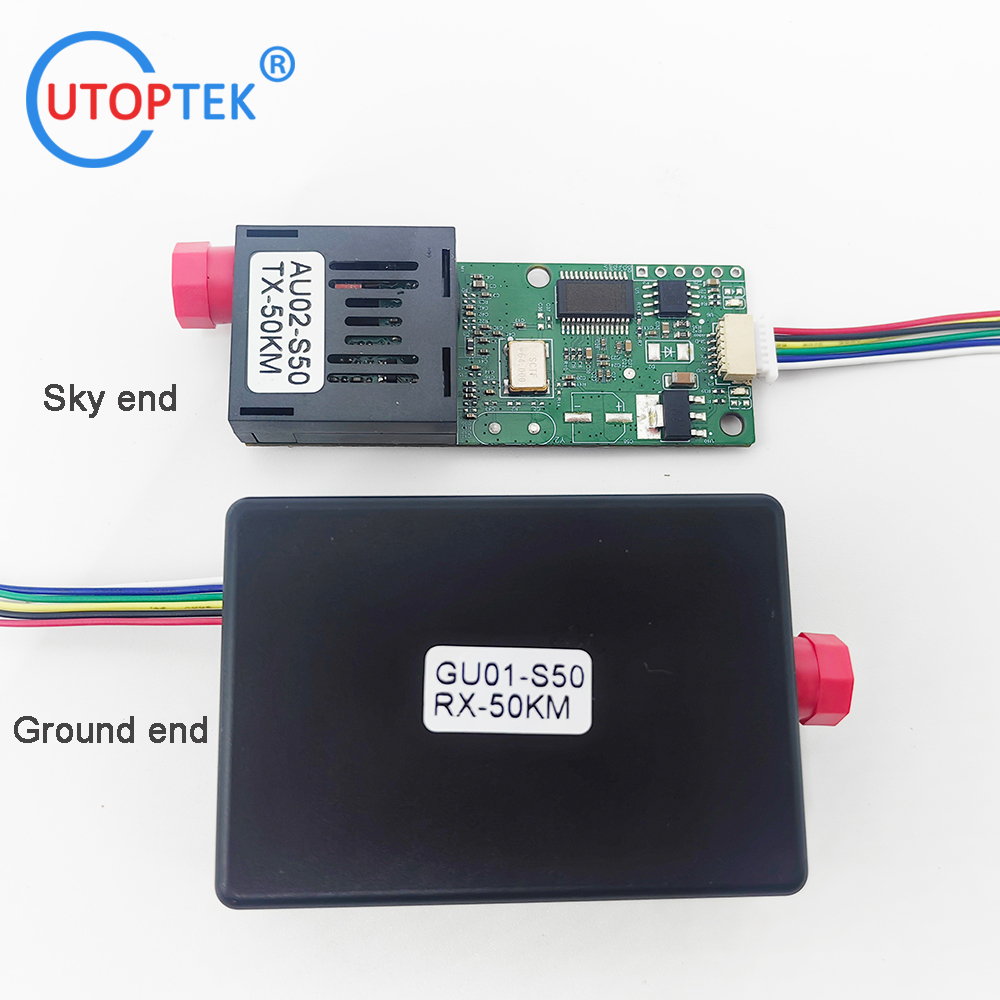

Fotos del producto:
Comentarios de los clientes:
Preguntas frecuentes:
P1: ¿Qué es el convertidor de medios de fibra?
A1: Convertidor de medios de fibra es un dispositivo diseñado para convertir señales ópticas de un tipo de fibra a otro tipo, que es proporcionado por UTOPTEK.Tiene la certificación CE., y viene con 2 cantidades mínimas de pedido. Se puede empaquetar en 60pcs / cartón y el tiempo de entrega es de 2-3 días. Los términos de pago incluyen T / T, WU, Paypal, Alipay y pago en RMB.La capacidad de suministro es de 5000 piezas por semana..
P2: ¿Cuál es el nombre de marca de Fiber Media Converter?
R2: La marca de Fiber Media Converter es UTOPTEK.
P3: ¿De dónde es Fiber Media Converter?
R3: El convertidor de medios de fibra es de China.
P4: ¿Cuál es la cantidad mínima de pedido?
R4: La cantidad mínima de pedido es de 2.
P5: ¿Cuáles son las condiciones de pago?
A5: Los términos de pago incluyen T/T, WU, Paypal, Alipay y RMB.
