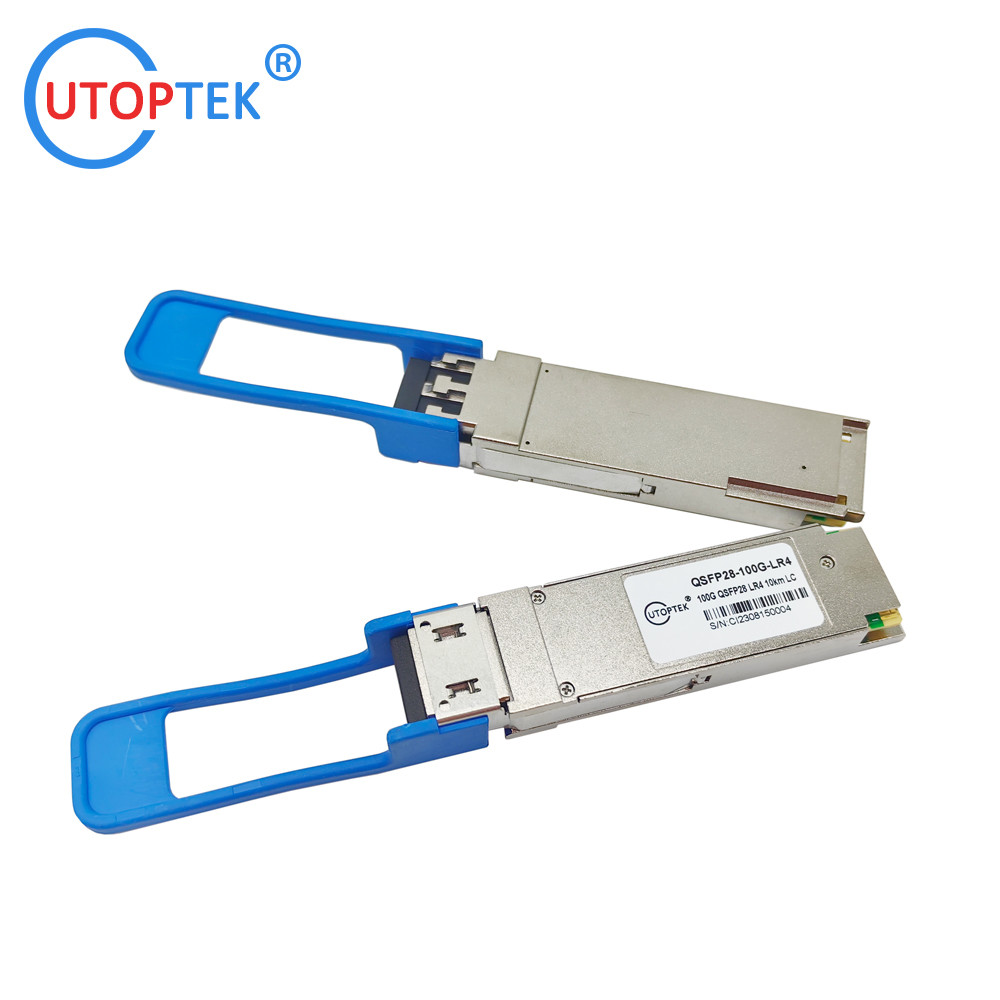

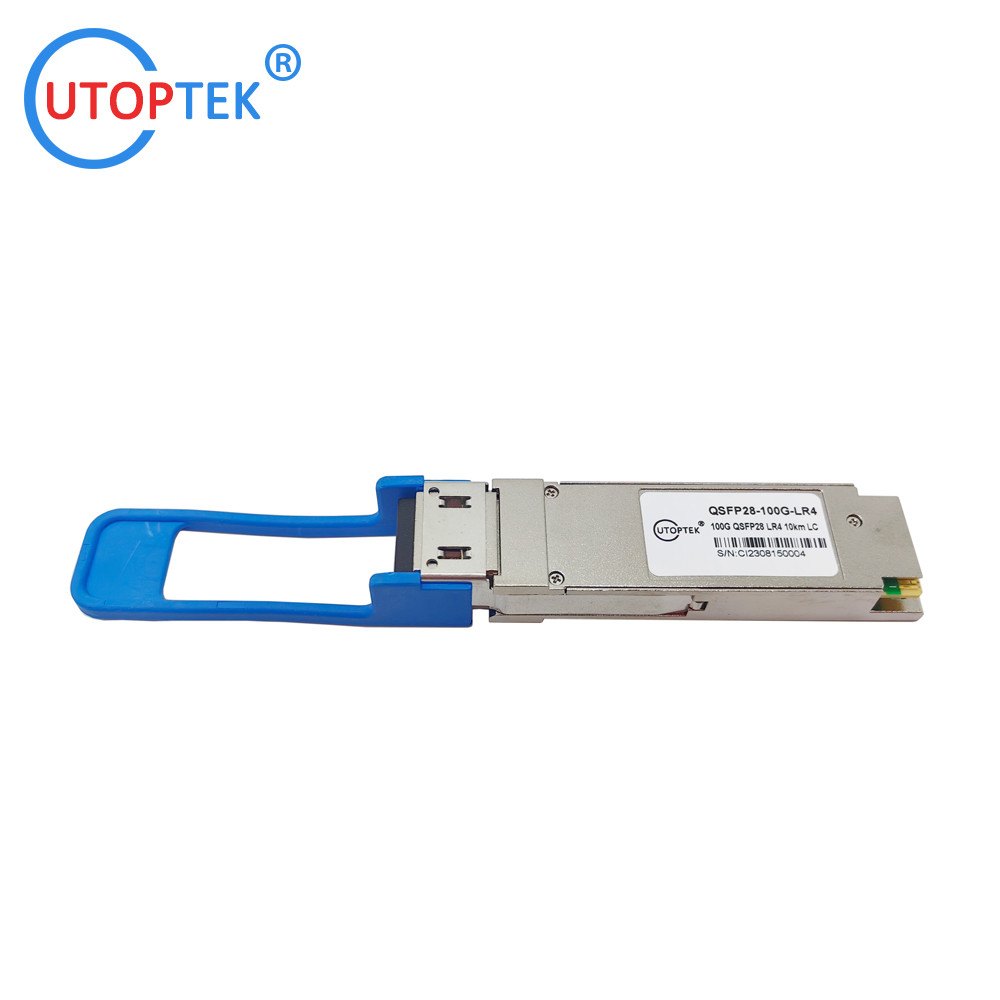

Cisco Qsfp-100g-LR4-S Compatible con 100gbase-Lr4 Qsfp28 1310nm 10km Dom módulo de transceptor óptico

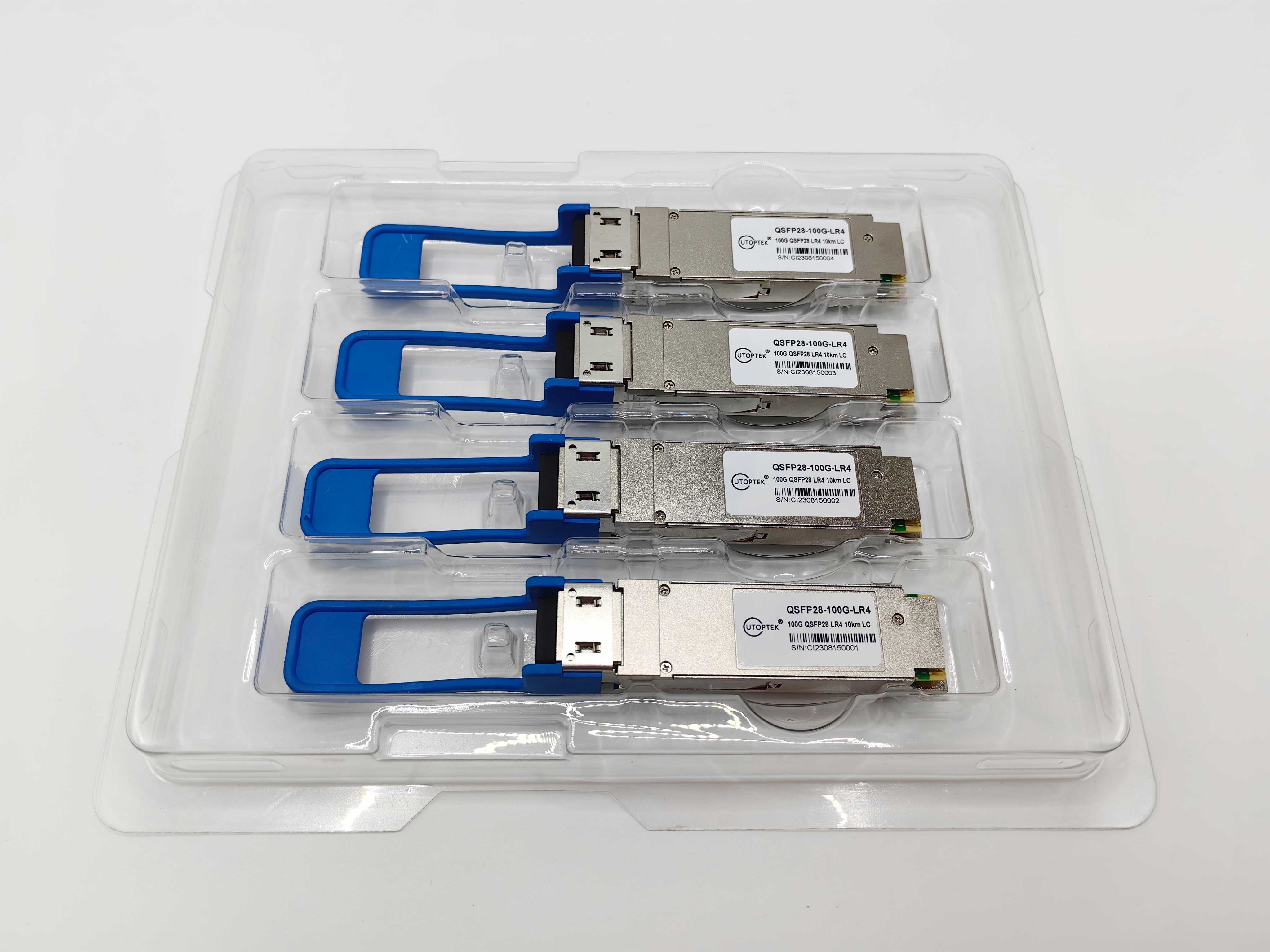

Cantidad de orden mínima :	1	Detalles de empaquetado :	4 piezas por bandeja
Tiempo de entrega :	días 2-3working	Condiciones de pago :	T/t, unión occidental

Lugar de origen:	Porcelana	Nombre de la marca:	UTOPTEK
Certificación:	CE FCC RoHs	Número de modelo:	QSFP28-100G-LR4

Información detallada
Velocidad:	100 Gbps	Tipo de fibra:	Duplex LC del solo modo
Longitud de onda:	1310 nm	Conector de fibra:	Conector LC
Distancia:	10 km	Fuente de alimentación:	3.3V
Temperatura de trabajo:	0 ~ 70 ℃	Compatible:	Cisco, Huawei, HP, H3C, Juniper, Extreme, etc.
Garantía:	3 años	Paquete:	4 piezas por bandeja

Descripción de producto

QSFP28-100G-LR4 Módulo óptico de modo único 1310nm dúplex LC 10km transceptor sfp 100G compatible con Cisco Huawei

1. Características del producto:

Diseño MUX/DEMUX de 4 carriles
LAN WDM TOSA / ROSA integrado para un alcance de hasta 10 km sobre SMF28
Soporte 100GBASE-LR4 para una velocidad de línea de 103.125 Gbps y OTU4 para una velocidad de línea de 111.81 Gbps
Ancho de banda agregado de > 100 Gbps
Conector LC dúplex
Cumple con el estándar IEEE 802.3-2012 Cláusula 88 estándar IEEE 802.3bm estándar eléctrico de chip a módulo CAUI-4 estándar ITU-T G.959.1-2012-02 
Funcionamiento con una sola fuente de alimentación de +3,3 V
Funciones de diagnóstico digital integradas
Rango de temperatura de 0°C a 70°C
Pieza que cumple con RoHS

2. Aplicaciones:

Red de área local (LAN)
Red de área amplia (WAN)
Aplicaciones de conmutadores y enrutadores Ethernet

3. Especificaciones técnicas:

Marca	UTOPTEK, OEM
Condición	100% Nuevo
Factor de forma	QSFP28
Tipo de fibra	Modo único, LC dúplex
Longitud de onda:	1310nm
Distancia	10kM
Velocidad de datos (máx.)	100 Gb/s
Temperatura de trabajo (°C)	0°C~70°C
Almacenamiento Temperatura (°C)	-40°C~+85°C
Humedad relativa	0~85%
Suministro de voltaje	3.3V
Consumo de energía	<2.5W
Conector	Conector LC
Garantía	3 años
Compatible con	Cisco, Haiwei, HP, etc.
Tiempo de entrega	1-2 días laborables
Paquete	4 piezas/caja

4. Características ópticas

Parámetro	Símbolo	Mín.	Típ.	Máx.		Unidad		Ref.
Transmisor
	L0	1294.53	1295.56		1296.59		nm

Asignación de longitud de onda
	L1	1299.02	1300.05		1301.09		nm
	L2	1303.54	1304.58		1305.63		nm
	L3	1308.09	1309.14		1310.19		nm
Relación de supresión de modo lateral	SMSR	30	-		-		dB
Potencia de lanzamiento promedio total	PT	-4	-		8.3		dBm
Potencia de lanzamiento promedio, cada carril		-4	-		4.5		dBm
Diferencia en la potencia de lanzamiento entre dos carriles cualesquiera (OMA)		-	-		6.5		dB
Amplitud de modulación óptica, cada carril	OMA	-4			4.5		dBm
Potencia de lanzamiento en OMA menos penalización del transmisor y la dispersión (TDP), cada carril		-4.8	-				dBm
TDP, cada carril	TDP				2.2		dB
Relación de extinción	ER	4	-		-		dB
Definición de máscara de ojo del transmisor {X1, X2, X3, Y1, Y2, Y3}		{0.25, 0.4, 0.45, 0.25, 0.28, 0.4}
Tolerancia a la pérdida de retorno óptica		-	-		20		dB
Potencia de lanzamiento promedio APAGADO del transmisor, cada carril	Poff				-30		dBm
Ruido de intensidad relativa	Rin				-128		dB/HZ	1
Tolerancia a la pérdida de retorno óptica		-	-		12		dB
Receptor
Umbral de daño	THd	3.3				dBm		1
Potencia promedio en la entrada del receptor, cada carril	R	-10.6		0		dBm
Precisión RSSI		-2		2		dB
Reflectancia del receptor	Rrx			-26		dB
Potencia del receptor (OMA), cada carril		-	-	3.5		dBm
LOS De-Assert	LOSD			-15		dBm
LOS Assert	LOSA	-25				dBm
Histéresis LOS	LOSH	0.5				dB

5. Demostración de fábrica:

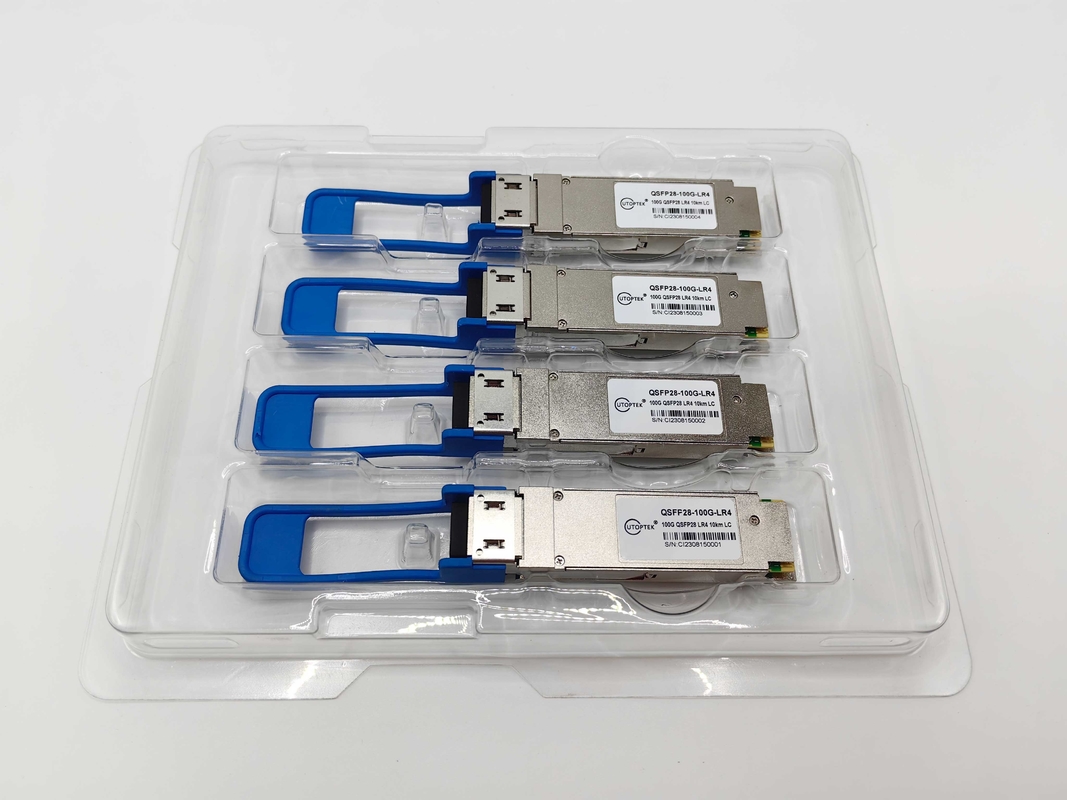

Cisco Qsfp-100g-LR4-S Compatible con 100gbase-Lr4 Qsfp28 1310nm 10km Dom módulo de transceptor óptico 4

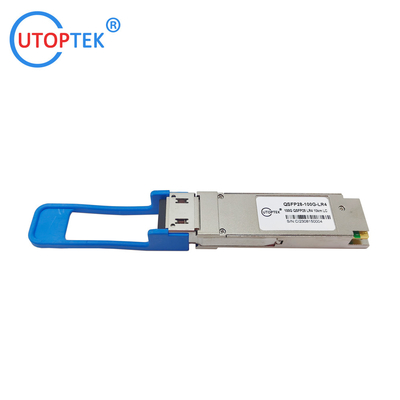

Cisco Qsfp-100g-LR4-S Compatible con 100gbase-Lr4 Qsfp28 1310nm 10km Dom módulo de transceptor óptico 5

6. Compatibilidad:

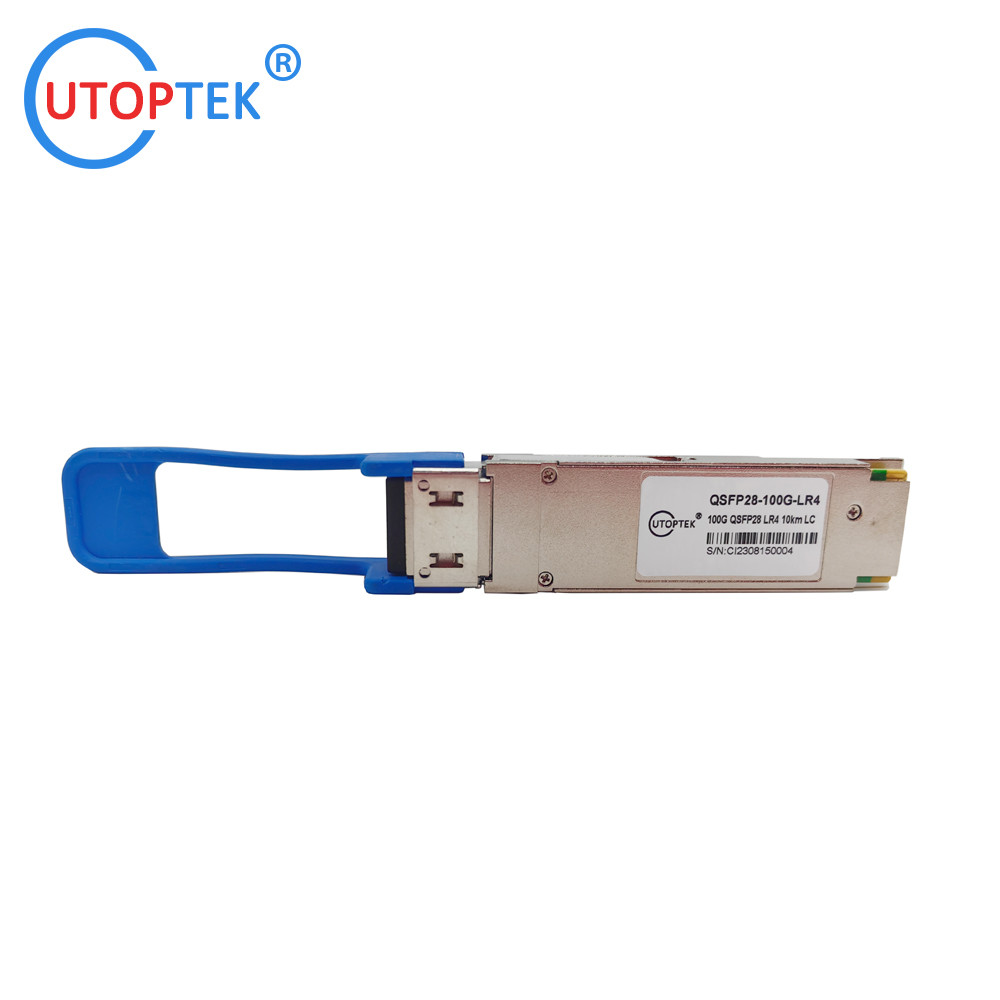

Cisco Qsfp-100g-LR4-S Compatible con 100gbase-Lr4 Qsfp28 1310nm 10km Dom módulo de transceptor óptico 6

Cisco Qsfp-100g-LR4-S Compatible con 100gbase-Lr4 Qsfp28 1310nm 10km Dom módulo de transceptor óptico 7

7. Información de pedido:

Transceptor QSFP28 de 100 Gbps
Nº de pieza	Velocidad de datos	Factor de forma	Distancia	Longitud de onda	Transmisor	Receptor	Interfaz	Temperatura
QSFP28-100G-SR4	100 Gb/s	QSFP28	100m	850nm	VCSEL	PIN	MPO	0-70℃
QSFP28-100G-LR4	100 Gb/s	QSFP28	10km	1310nm	DFB	PIN	LC	0-70℃
QSFP28-100G-LR4	100 Gb/s	QSFP28	20km	1310nm	DFB	PIN	LC	0-70℃
QSFP28-100G-ER4	100 Gb/s	QSFP28	40km	1310nm	EML	APD	LC	0-70℃
QSFP28-100G-PSM4	100 Gb/s	QSFP28	2km	1310nm	DFB	PIN	MPO	0-70℃
QSFP28-100G-CWDM4	100 Gb/s	QSFP28	10km	1270-1330nm	CWDM4		LC	0-70℃
QSFP28-100G-CWDM4	100 Gb/s	QSFP28	2km	1270-1330nm	CWDM4		LC	0-70℃
QSFP28-100G-ZR4	100 Gb/s	QSFP28	80km	1310nm	EML	PIN	LC	0-70℃
