Descripción de producto
1xLC DVI Extensor de fibra, láser de 1310nm, 4k * 2k / 30Hz, 2km
P/N: DVI-101S-T (TX)
DVI-101S-R (RX)
Características:
1. Apoya la resolución DVI hasta 1920*1200/60HZ ((YUV 4:44);
2Apoya la resolución HDMI de hasta 3840*2160/30HZ ((YUV 4:4La frecuencia de los rayos UV de las bandas 4 y 4 es de 3840*2160/60 Hz (YUV 4:2:0) con cable HDMI a DVI;
3No hay DDC y HDCP;
4Ofrece función de programación de auto-EDID, detección de una pantalla y restauración a una EEPROM en el transmisor simplemente conectándose a la pantalla sin ninguna conexión física DDC
5La distancia es de hasta 300 metros sobre OM3 MMF, o 2 km sobre SMF;
6. Dispositivo desmontable con fibras multimodales de 1x LC;
7Los módulos son lo suficientemente compactos como para conectarse directamente a fuentes gráficas y pantallas mediante la adopción de enchufes DVI;
8Incluye dos (2) adaptadores de corriente continua + 5V para el transmisor y el receptor;
9Seguridad de los datos con emisiones RFI/EMI insignificantes y pérdida de calidad de vídeo debido a la ausencia de conductor de cobre;
Aplicaciones:
1FPDs digitales, PDPs y proyectores para aparatos médicos, aeroespaciales, control de tráfico, fábrica y banco
2FPD y proyectores digitales en salas de conferencias y auditorios
3Quiosco con FPD digitales que muestran pantallas gráficas de movimiento completo de sistemas remotos
4. PDP muestra información en sitios públicos
5- Letreros LED en las calles y en los estadios
Técnico:
| |
Parámetro |
Especificaciones |
| Resolución |
DVI de enlace único |
Se aplicarán las siguientes medidas: |
| |
HDMI (con cable HDMI a DVI) |
3840x2160/30Hz ((YUV 4:4:0)
3840x2160/60Hz ((YUV 4:2:0)
|
| Componentes |
Diodos láser en módulo Tx |
Lasers de 1310 nm |
| |
Diodos fotográficos en módulo Rx |
GaAs PIN-PD |
| Eléctrico |
Señales de entrada y salida |
Nivel TMDS (de acuerdo con DVI1.0) |
| |
Tasa de transferencia de datos (datos gráficos) |
Máximo 340 Gbps |
| |
Frecuencia máxima del reloj de píxeles |
340 Mb/s |
| |
Tasa de bits máxima de vídeo |
10.3Gb/s |
| |
Jitter total al final de la salida Rx |
309 caballos de fuerza |
| |
Los canales entre canales sesgados |
Máx. 6n |
| Optos |
Presupuesto de energía de enlace |
Min 5,5 dB |
| Mecánica |
Dimensión del módulo (mm) |
69.5WX39LX12.4H |
| Conectar |
Conector óptico |
Conector LC de 1x |
| |
Tipo de conector eléctrico de los sistemas a las pantallas |
1+18 pines de conexión DVI-D |
| |
Fibra recomendada |
Fibra OM3 MM o Fibra de modo único |
Dibujo
Dimensión [mm]

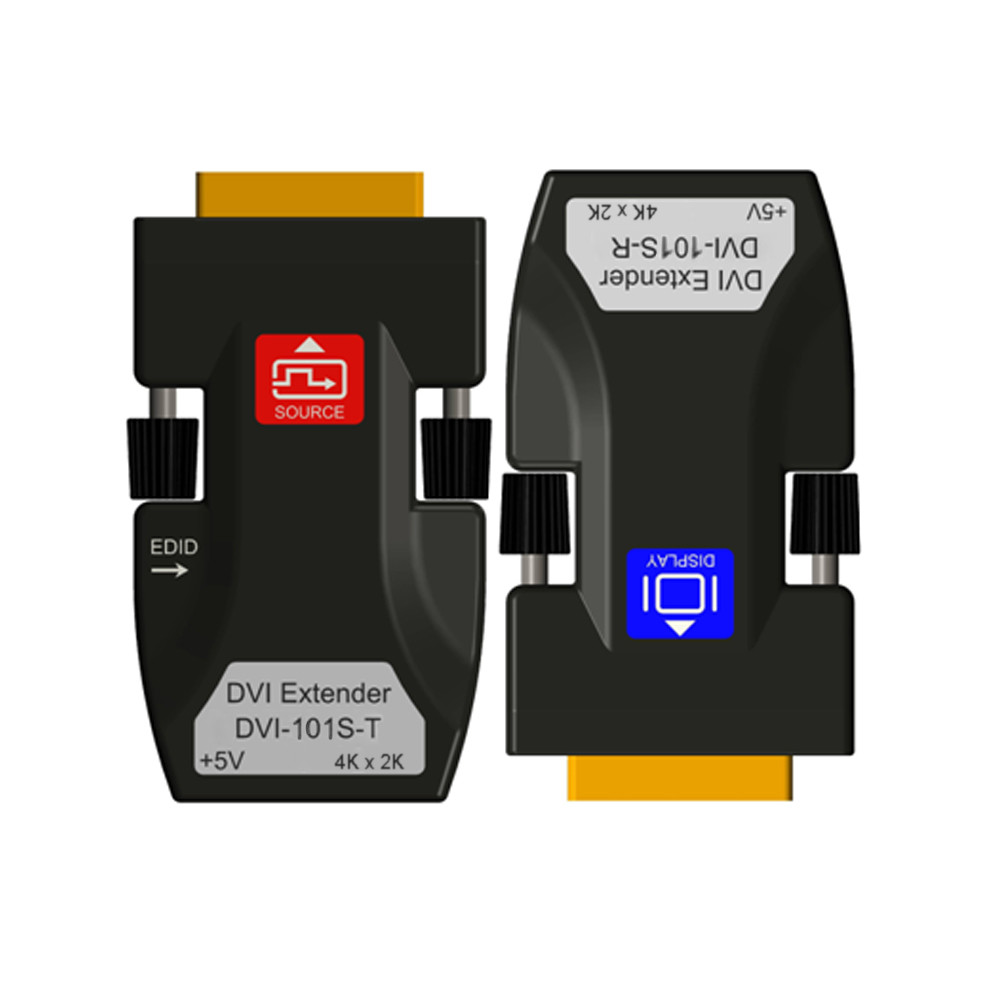

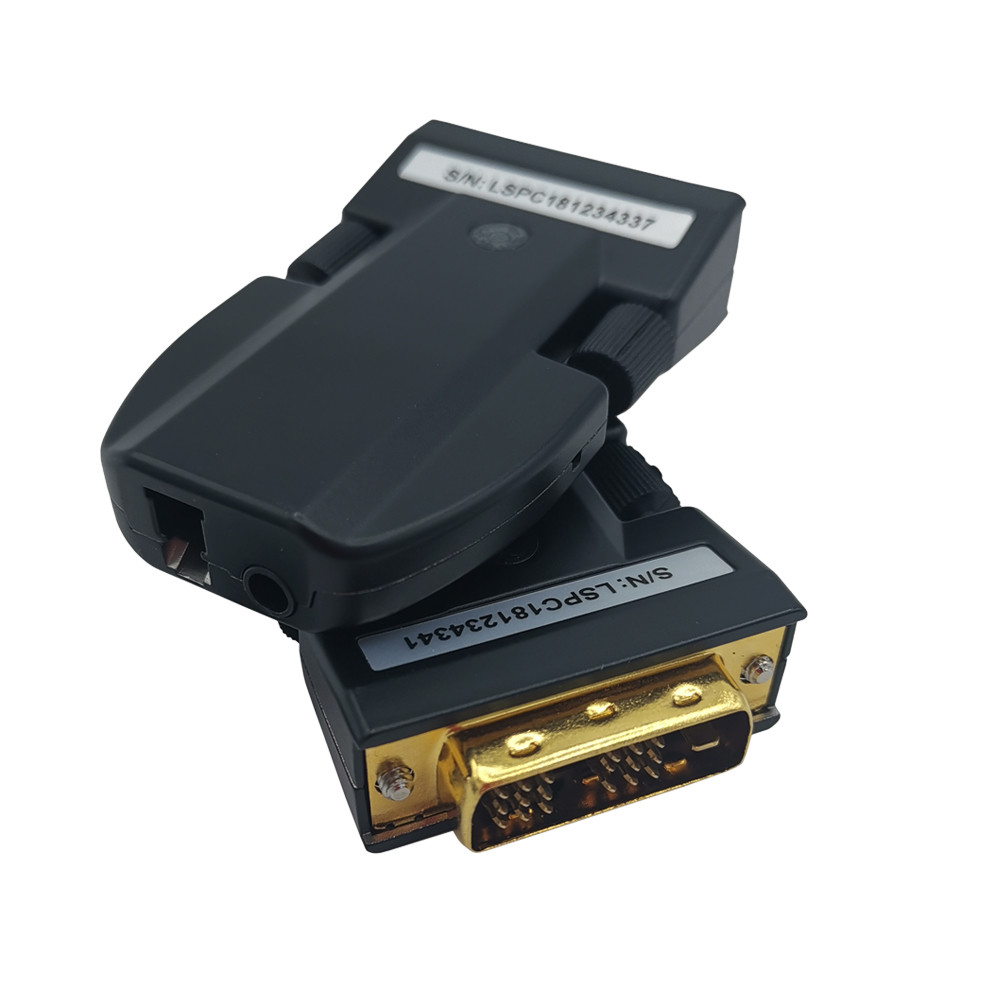

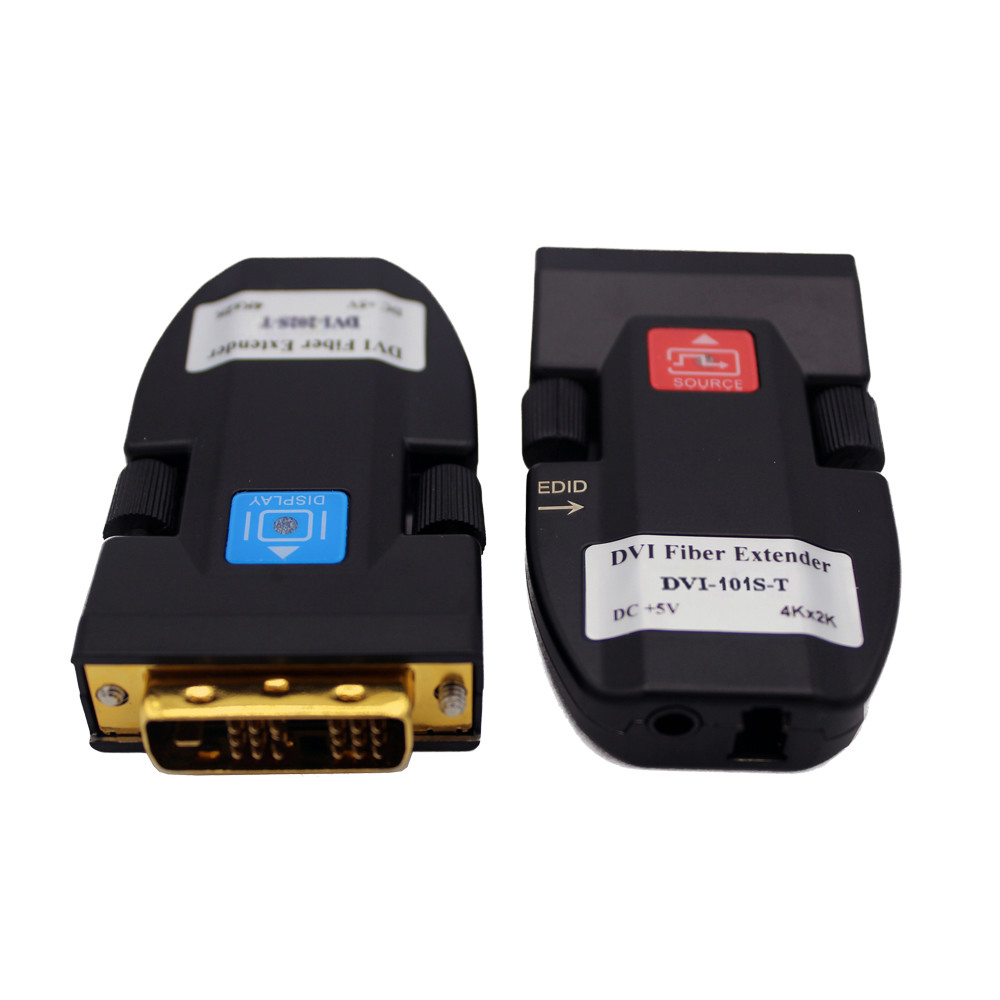

Imagen del producto:

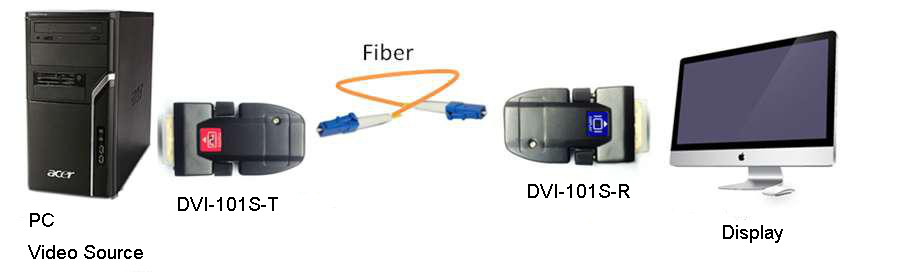

Diagrama:
Instalación:
Nota:Por favor, instale el extensor óptico DVI de acuerdo con el siguiente paso, si no, el extensor no debería estar funcionando.
1- Energía en la pantalla.
2. Conecte la unidad de transmisor al puerto de entrada DVI de la pantalla.
3Conecte la fuente de alimentación externa a la unidad del transmisor.
4.Utilice un palo a través del agujero en la carcasa DVI, y presione una vez. Espere 3-6 segundos, puede ver el flash LED azul a tiempo.
5Retire la fuente de alimentación de la unidad del transmisor.
6Desconecte la unidad del transmisor de la pantalla y conecte a la fuente de señal de vídeo.
7Conecte la unidad receptor a la pantalla y conecte la fuente de alimentación a la unidad receptor.
8Reaplique energía al sistema.
