HDSDI / 3G-SDI a convertidor de fibra con Rs485 SDI bucle fuera del transmisor y receptor

Convertidor de fibra de video HD 3G-SDI de 1 canal hacia adelante con salida de bucle + 1 datos RS485 inversos, SM fibra óptica simple LC 20 km, con fuente de alimentación DC5V.

Descripción del producto:

La Interfaz Digital Serial (SDI) es un estándar de interfaz de video digital desarrollado por la organización SMPTE. Por ejemplo, la ITU-R, la BT.656, SMPTE. 259M define una interfaz de video digital para nivel de transmisión; un famoso estándar de interfaz digital serial HD (HD-SDI) que proporciona una velocidad de datos de 1,485 Gbit/s. Un estándar HD-SDI de doble enlace se define en la SMPTE 372M, la interfaz consta de un par de enlaces SMPTE 292M, capaces de proporcionar una velocidad de transferencia de datos de 2,970 Gbit/s. La interfaz se utiliza ampliamente en cine digital o HDTV HDTV 1080P, puede tener mejor fidelidad y resolución que la HDTV convencional. En los últimos años, la interfaz 3G-SDI que consta de un solo enlace serial de 2,970 Gbit/s se define en SMPTE 424M, que reemplazará al HD-SDI de doble enlace.

Estos estándares se utilizan para transmitir señales de video digital sin comprimir y sin cifrar en dispositivos de televisión por difusión, a los que también se pueden agregar audio y código de tiempo integrados según sea necesario. La transmisión por cable coaxial, la distancia es generalmente inferior a 300 m. La especificación de fibra definida por la SMPTE 297M puede ser de transmisión de larga distancia limitada a la longitud máxima de fibra o repetidor. Por lo general, SDI y HD-SDI se aplican solo a la visión profesional. En dispositivos de frecuencia, varios acuerdos de licencia limitan las interfaces digitales sin cifrar, prohibiendo su uso en dispositivos de consumo como Blu-Ray y el uso individual en video CR.

Características:

1. Cumple con los estándares DVB-ASI, SMPTE424M, SMPTE292M y SMPTE259M (C);

2. Utilice tecnología de procesamiento digital completo, imagen clara, sin diferencia de fase de color;

3. Con circuito APC, potencia óptica de salida constante, amplio rango dinámico;

4. Tecnología CWDM para lograr la transmisión de señal multicanal, gran capacidad, fácil de actualizar;

5. La entrada tiene un equilibrio de cable para compensar la pérdida de transmisión por cable;

6. Con el circuito de reducción de fluctuación de señal de recuperación de reloj de salida, puede manejar muy bien la señal de distorsión;

7. Distancia de transmisión por cable de entrada/salida de hasta 80 m (cable BELDEN8281);

8. Diseño de grado industrial, el diseño modular hace que el equipo sea confiable y flexible;

9. Compatibilidad de un solo modo múltiple, sin distancia de relé de hasta 20 kilómetros;

10. Montado en la pared, tipo rack 1U, diseño de tarjeta enchufable, soporte de chasis de 2U 16 ranuras, fuente de alimentación de doble respaldo;

11. Soporte para señal patológica (opcional):

Señal PLL; para detectar el estado bloqueado del bucle de bloqueo de fase SDI. Asegúrese de que el anillo de bloqueo de fase del terminal óptico pueda funcionar normalmente sin bloquearse en ninguna escena;

Señal de ecualizador; reflejará verdaderamente el estado de diseño del ecualizador. Equilibrar y procesar eficazmente las señales de cable coaxial de diferentes distancias dentro de un cierto rango para garantizar la integridad de las señales;

Señal de matriz SDI; sintetizar las dos señales anteriores. No importa el día o la noche, las imágenes generadas por cualquier escena pueden garantizar la transmisión efectiva;

12. Plug and play, no requiere configuración;

13. Los dispositivos se utilizan en pares. tenga en cuenta que los dispositivos se distinguen entre transmisor y receptor;

Parámetros técnicos:

Embalaje y envío:

• Los convertidores de medios de fibra de UTOPTEK se empaquetan en cajas de espuma para protegerlos durante el envío. Luego, la caja se coloca dentro de una caja de envío más grande con materiales de embalaje adecuados para evitar daños durante el envío y la manipulación. Todas las cajas de envío están etiquetadas con el nombre del producto, el número de modelo y también se puede personalizar el logotipo del cliente.
• El producto se envía a través de un servicio de mensajería confiable como FedEx, UPS o DHL. Los números de seguimiento se proporcionan a los clientes una vez que se ha enviado el producto.

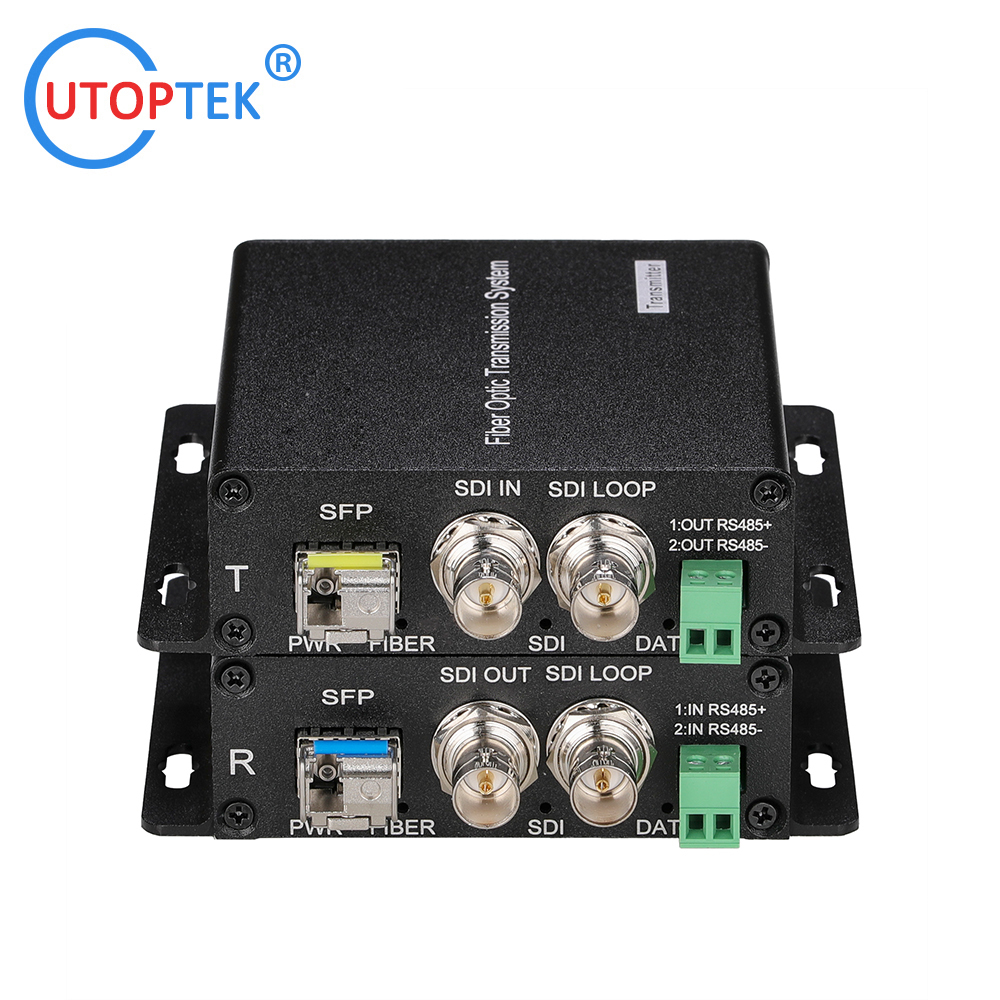

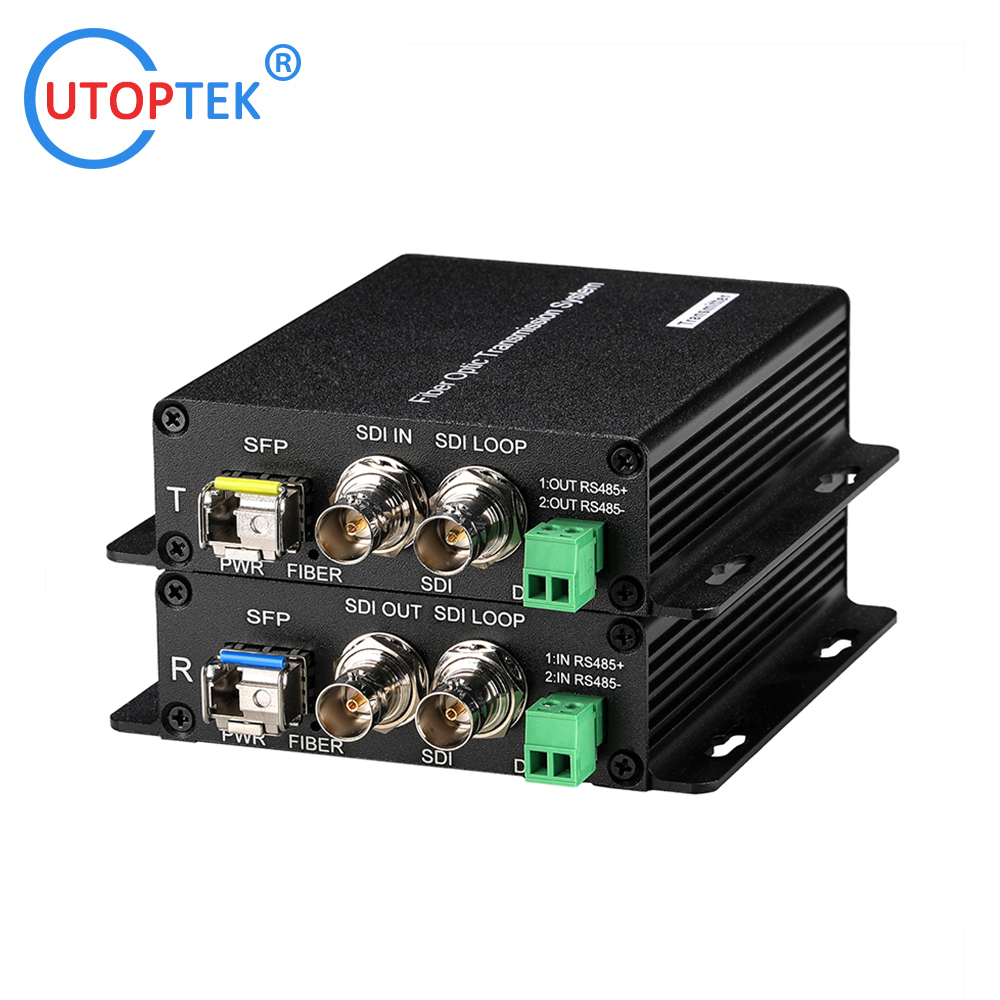

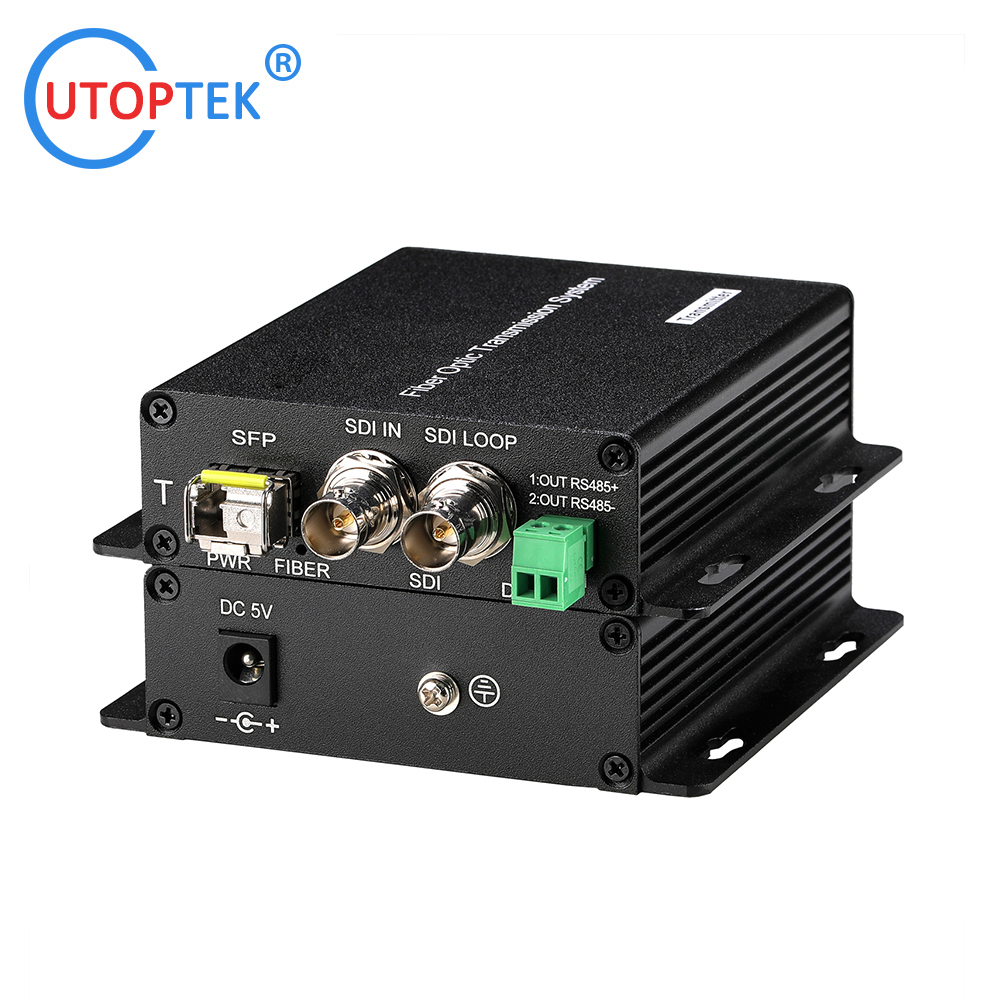

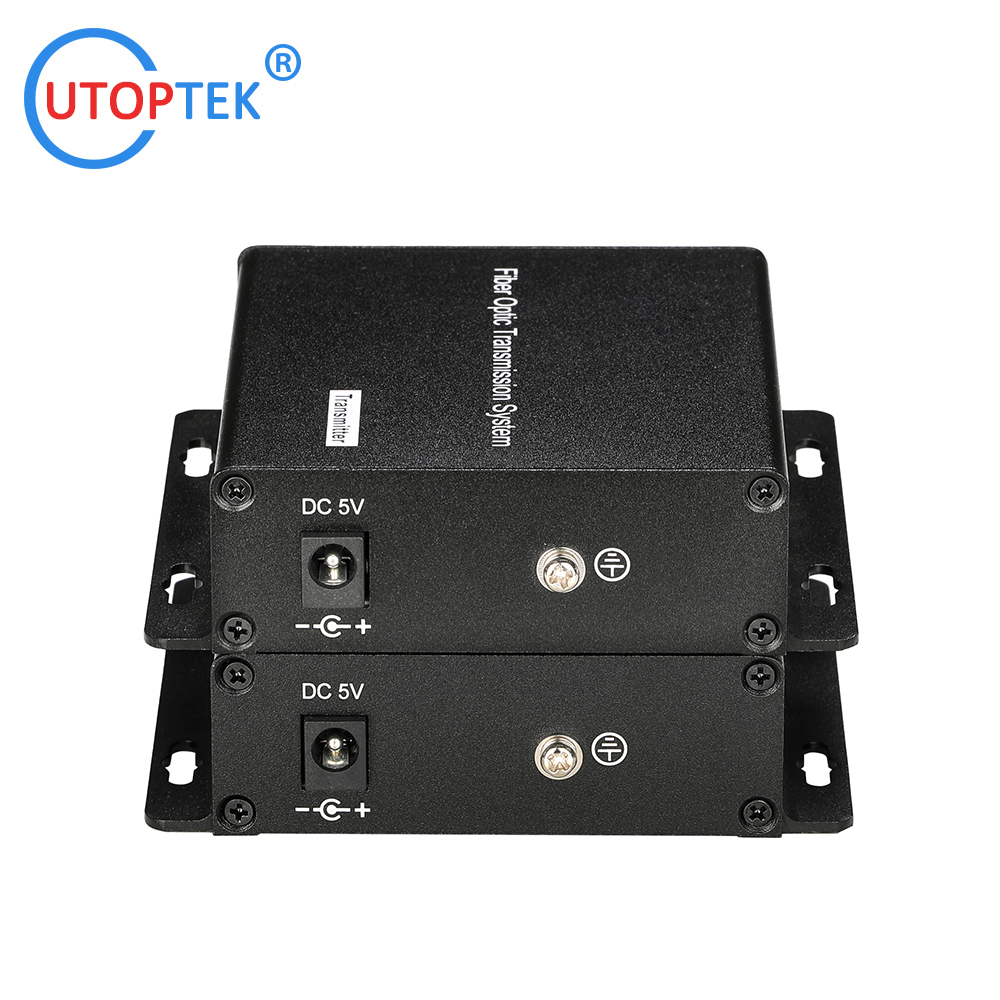

Fotos del producto:
