Descripción de producto
Extensor de fibra DVI 4xLC, láser de 1310 nm, 4k*2k/30Hz, 2 km
P/N: DVI-104S-T (TX)
DVI-104S-R (RX)
Características:
1. Admite resolución DVI de hasta 1920*1200/60HZ (YUV 4:4:4);
2. Admite resolución HDMI de hasta 3840*2160/30HZ (YUV 4:4:4) y 3840*2160/60Hz (YUV 4:2:0) con cable HDMI a DVI;
3. Sin DDC ni HDCP;
4. Ofrece función de programación EDID automática, detectando desde una pantalla y restaurando a una EEPROM en el transmisor simplemente conectándolo a la pantalla sin ninguna conexión DDC física
5. La distancia es de hasta 500 metros sobre OM3 MMF, o 2 km sobre SMF;
6. Función desmontable con 4 fibras multimodo LC;
7. Los módulos son lo suficientemente compactos como para conectarse directamente a fuentes gráficas y pantallas mediante la adopción de conectores DVI;
8. Incluye dos (2) adaptadores de corriente de +5 V CC para el transmisor y el receptor;
9. Seguridad de datos con emisiones RFI/EMI insignificantes y pérdida de calidad de video debido a la ausencia de conductor de cobre;
Aplicaciones:
1. FPD digitales, PDP y proyectores para aplicaciones médicas, aeroespaciales, control de tráfico, fábricas y bancos
2. FPD digitales y proyectores en salas de conferencias y auditorios
3. Kioscos con FPD digitales que muestran pantallas gráficas de movimiento completo desde sistemas remotos
4. Pantallas PDP para información en sitios públicos
5. Carteles LED en calles y estadios
Técnico:
| |
Parámetro |
Especificaciones |
| Resolución |
DVI de enlace único |
1920*1200/60Hz |
| |
HDMI (con cable HDMI a DVI) |
3840x2160/30Hz (YUV 4:4:0)
3840x2160/60Hz (YUV 4:2:0)
|
| Componentes |
Diodos láser en el módulo Tx |
Láser de 1310 nm |
| |
Fotodiodos en el módulo Rx |
GaAs PIN-PD |
| Eléctrico |
Señales de entrada y salida |
Nivel TMDS (cumpliendo con DVI1.0) |
| |
Velocidad de transferencia de datos (datos gráficos) |
Máx. 340 Gbps |
| |
Frecuencia de reloj de píxeles máxima |
340 Mb/s |
| |
Velocidad de bits de video máxima |
10,3 Gb/s |
| |
Jitter total al final de la salida Rx |
Máx. 309 ps |
| |
Sesgo entre canales |
Máx. 6ns |
| Óptico |
Presupuesto de potencia del enlace |
Mín. 5,5 dB |
| Mecánico |
Dimensión del módulo (mm) |
69,5WX39LX12,4H |
| Conectar |
Conector óptico |
Conector 4X LC |
| |
Tipo de conector eléctrico de los sistemas y a las pantallas |
Enchufe DVI-D de 1+18 pines |
| |
Fibra recomendada |
Fibra OM3 MM o fibra monomodo |
Dibujo
Dimensión [mm]

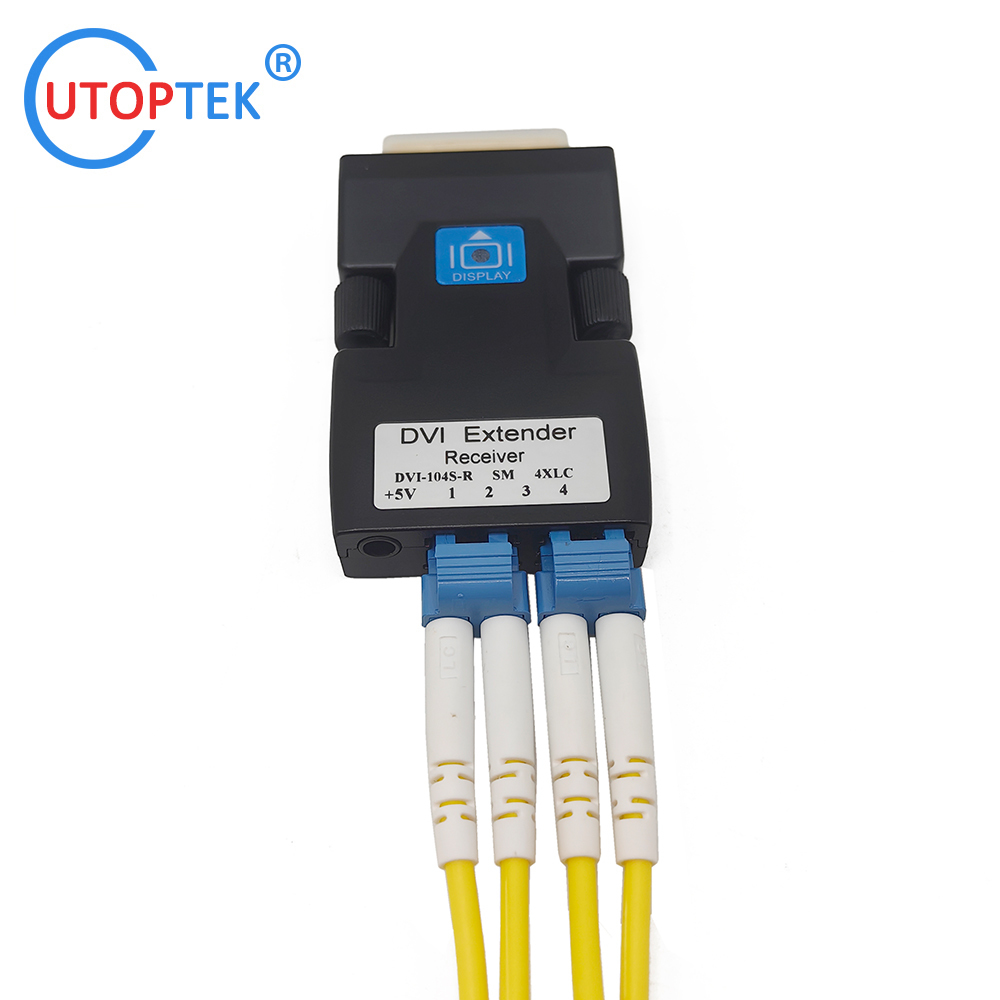

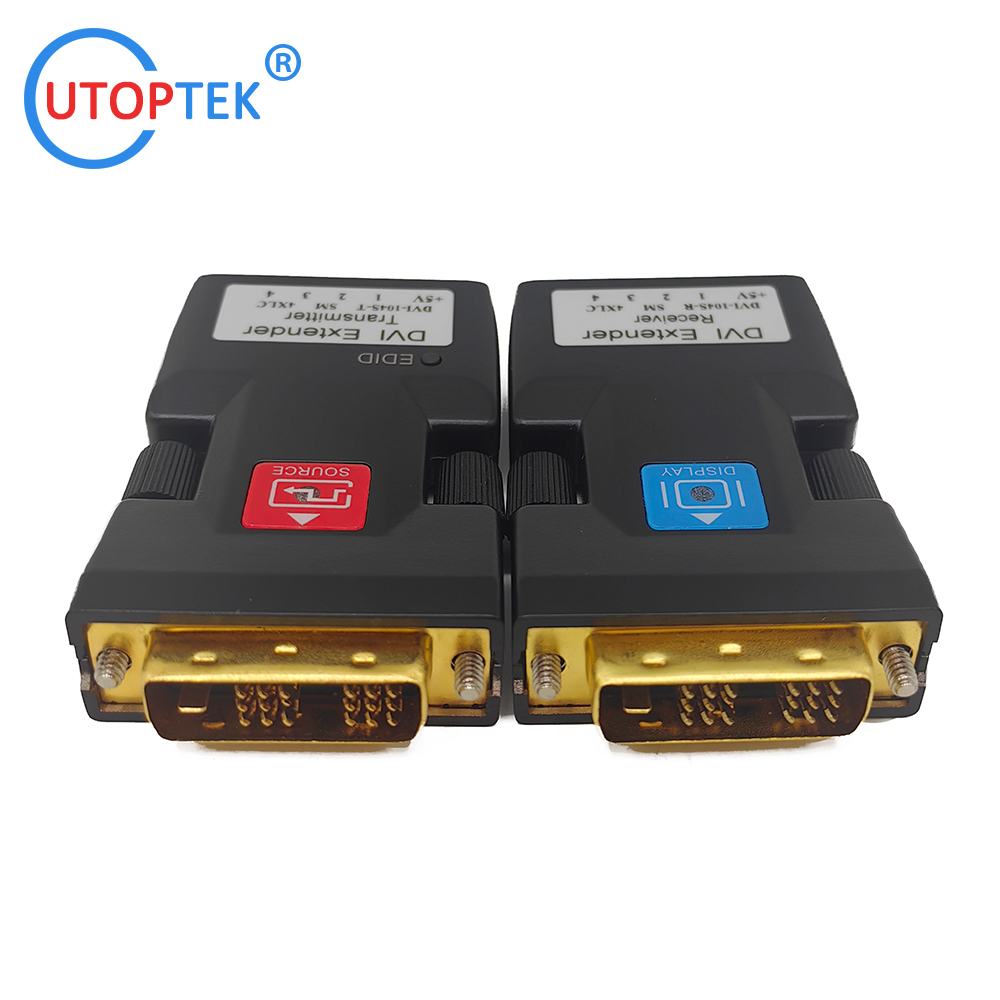

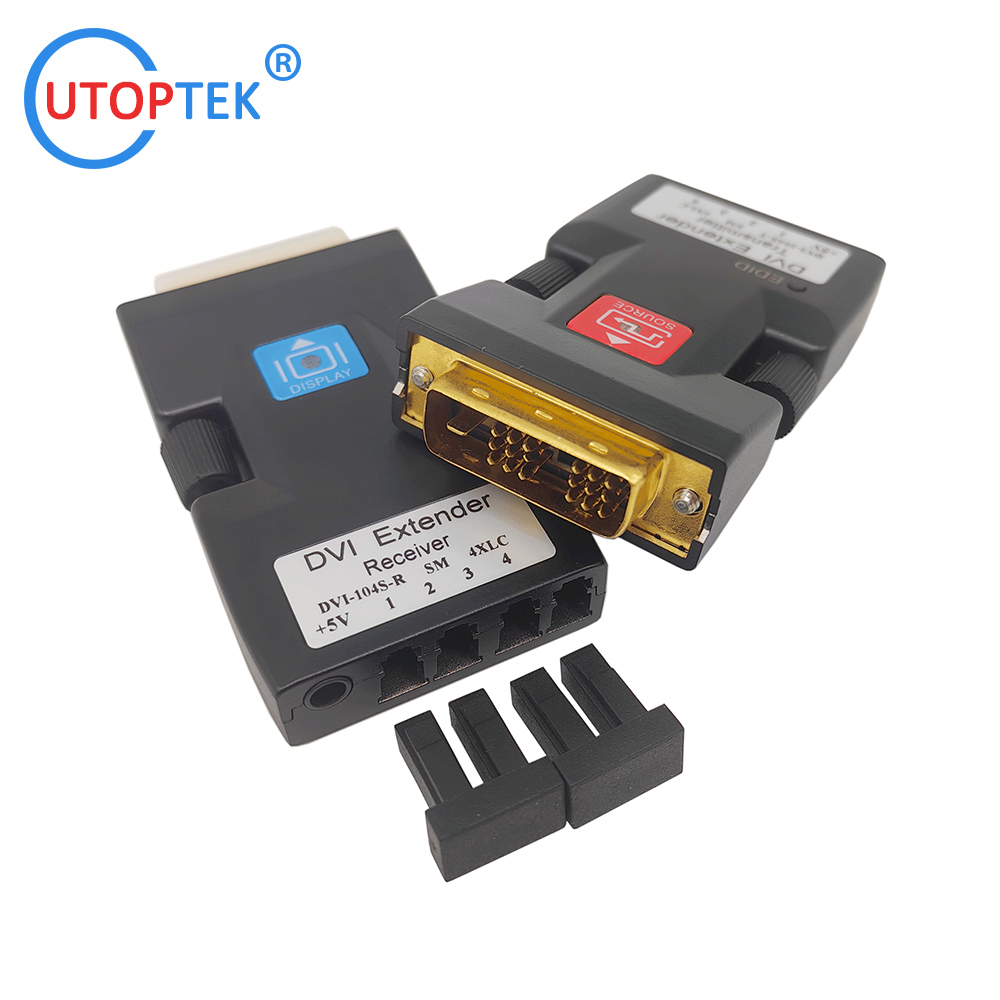

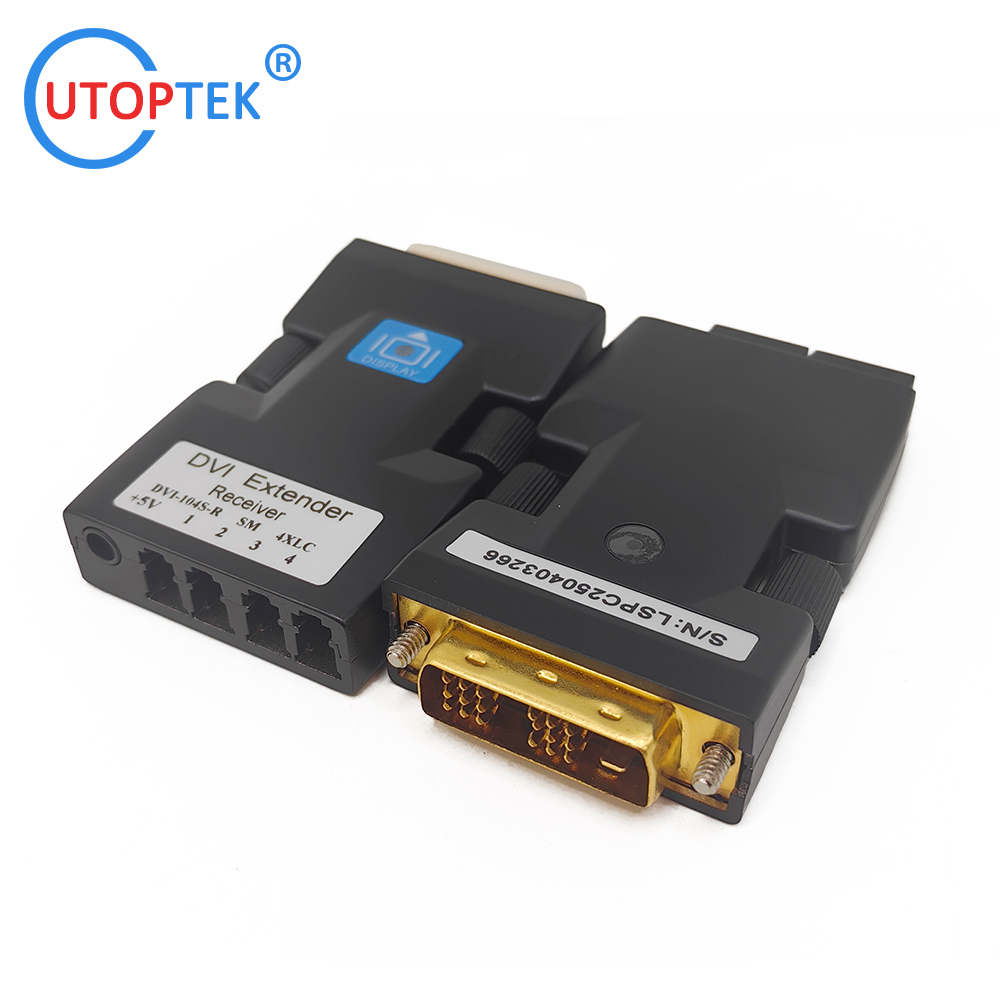

Imagen del producto:

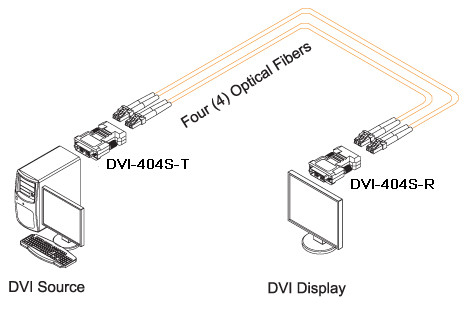

Diagrama:
Instalación:
Nota:Instale el extensor DVI óptico de acuerdo con el siguiente paso, de lo contrario, el extensor no debería funcionar.
1. Encienda la pantalla.
2. Conecte la unidad transmisora al puerto de entrada DVI de la pantalla.
3. Conecte la fuente de alimentación externa a la unidad transmisora.
4．Use un palillo a través del orificio en la carcasa DVI y presiónelo una vez. Espere 3-6 segundos, puede ver el LED azul parpadear a tiempo. Entonces, la lectura EDID está bien, si no, la lectura EDID falla.
5. Retire la fuente de alimentación de la unidad transmisora.
6. Desconecte la unidad transmisora de la pantalla y conéctela a la fuente de señal de video.
7. Conecte la unidad receptora a la pantalla y conecte la fuente de alimentación a la unidad receptora.
8. Vuelva a aplicar energía al sistema.
Embalaje:
