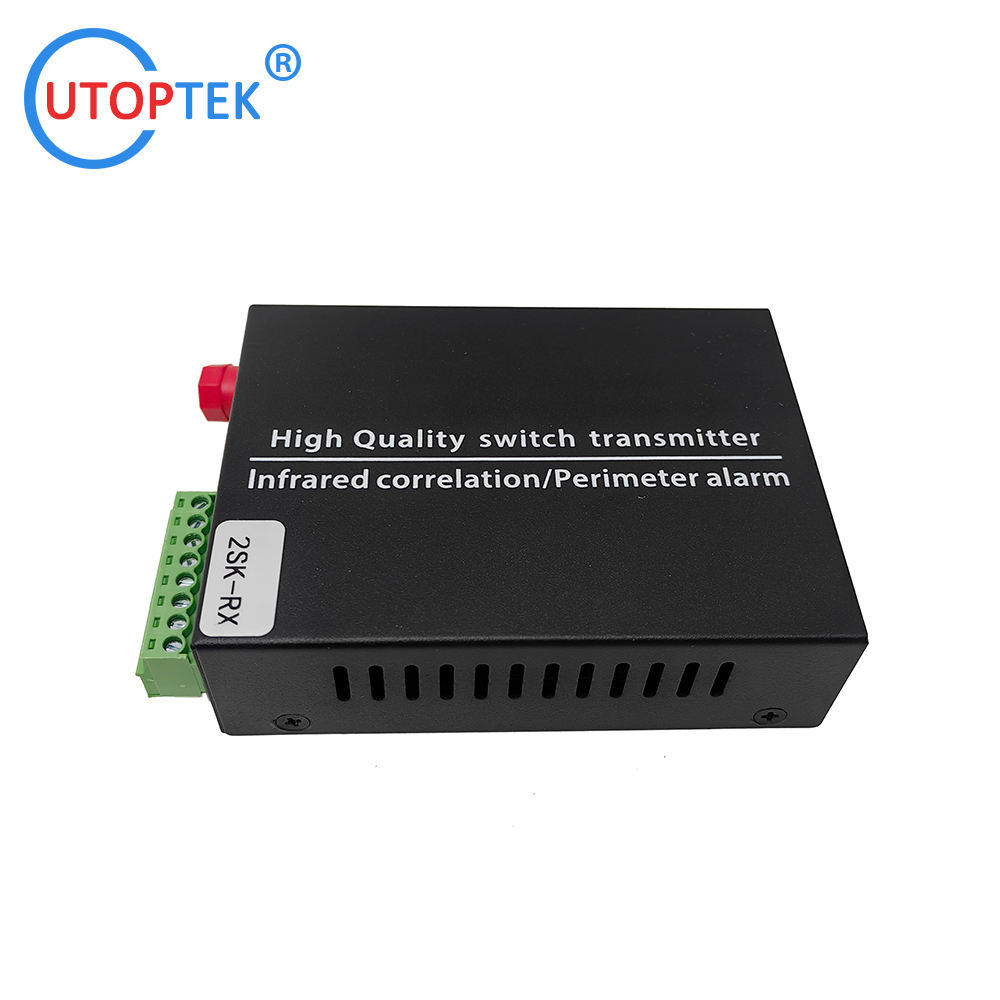

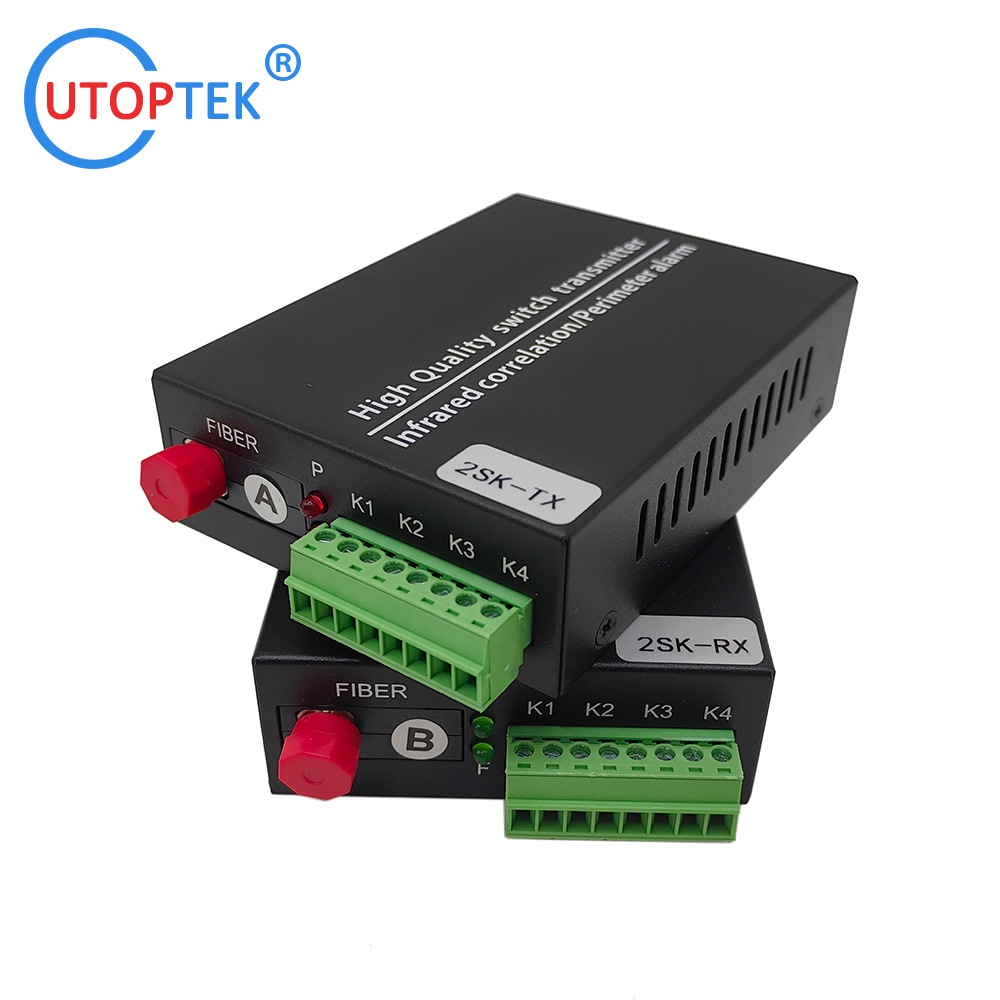

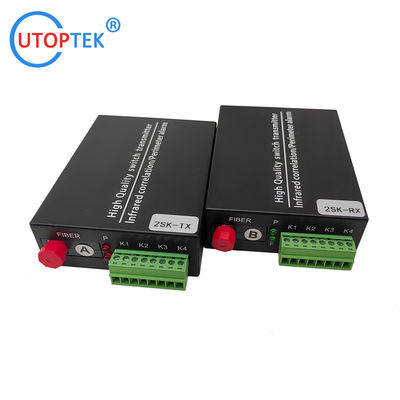

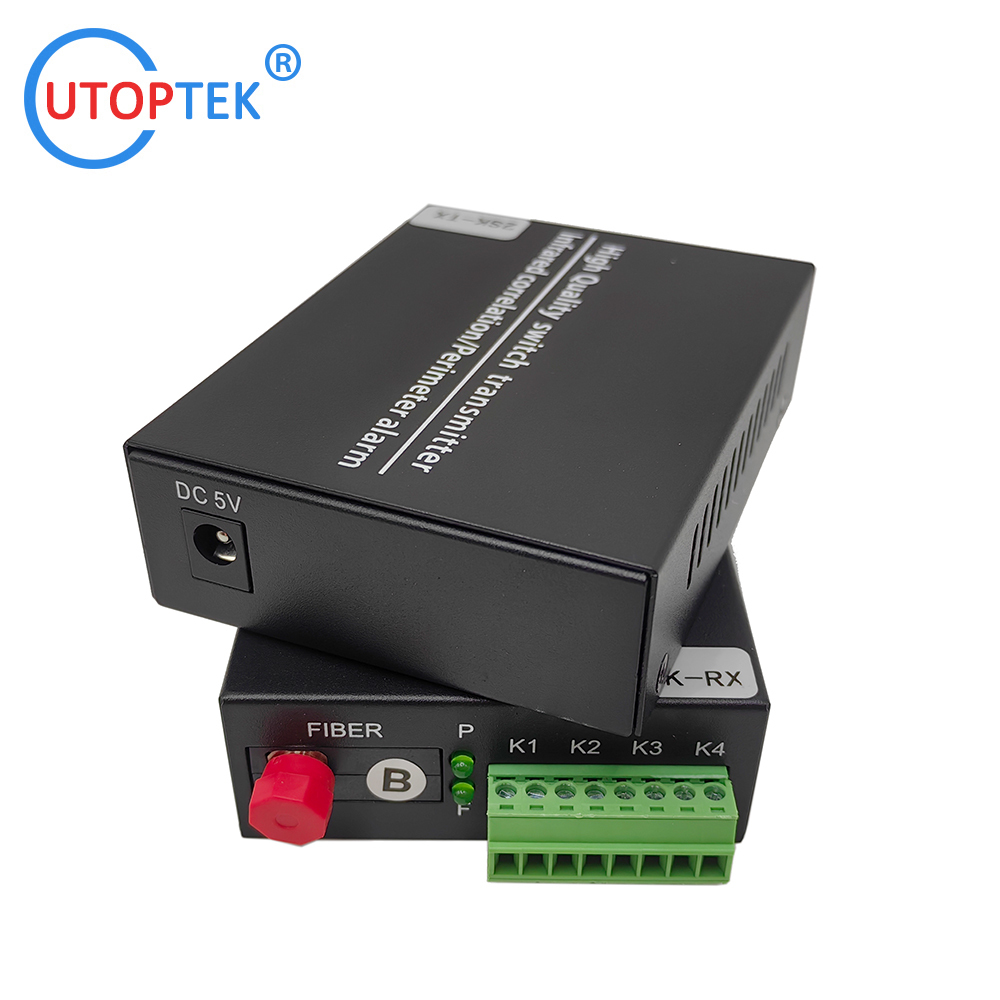

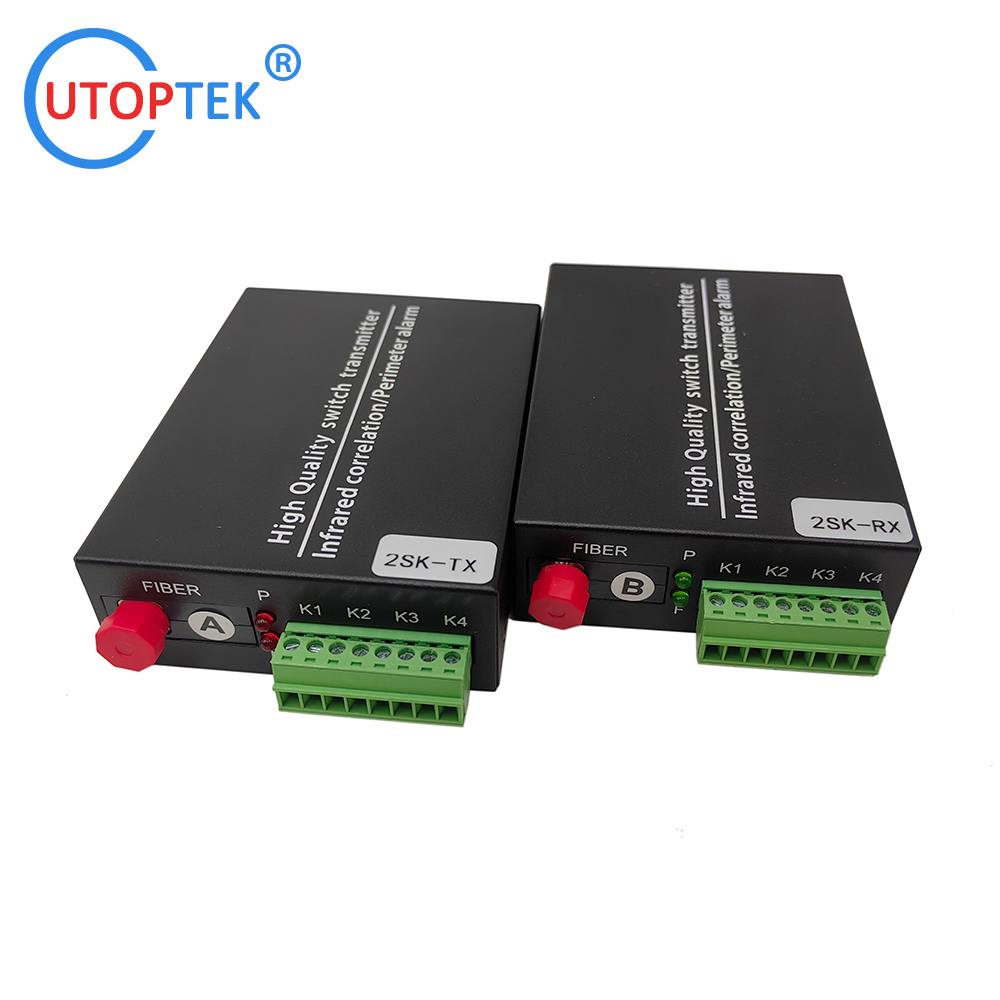

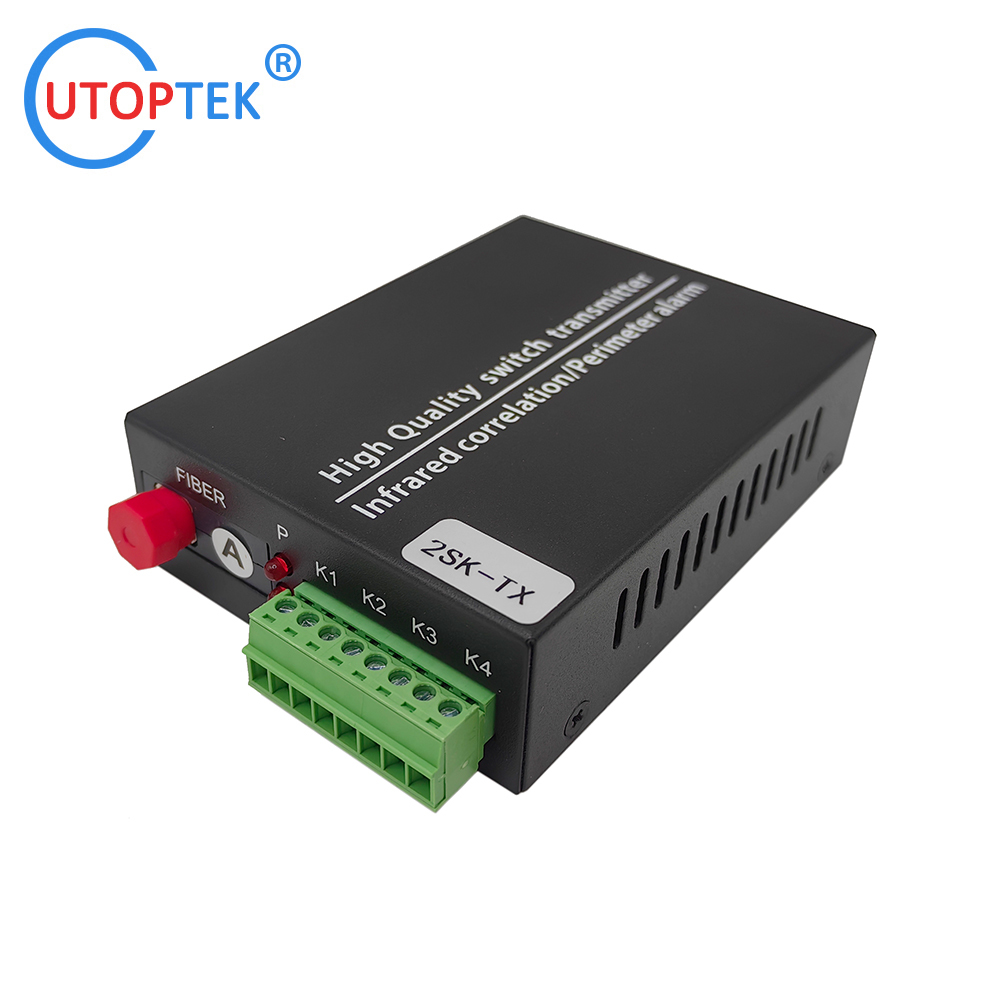

Convertidor bidireccional de cierre de contacto seco de 2 canales sobre fibra óptica para sistema de alarma Radiación infrarroja

Cantidad de orden mínima :	1 Pair	Tiempo de entrega :	3-5 días de trabajo
Condiciones de pago :	Western Union, T/T, PayPal, Alipay

Lugar de origen:	Porcelana	Nombre de la marca:	UTOPTEK
Certificación:	CE FCC RoHs	Número de modelo:	UT-2DCC-S20-T/R

Información detallada
Interfaz:	Puerto de cierre de contacto seco de 2ch, 1 fibra	Conector de fibra:	SC/FC/ST Opcional
Tipo de fibra:	Sm o mm, fibra única o fibra dual opcional	Distancia de la fibra:	Mm (2 km); SM (predeterminado de 20 km)
Manera de la transmisión:	Bidireccional o unidireccional opcional	Temperatura de trabajo:	-10°C a 60°C
Tamaño:	95 mm70 mm25 mm	Garantía:	1 año
Fuente de alimentación:	DC12V 1A

Descripción de producto

Multiplexor Óptico de Cierre de Contacto Seco 2CH

(Conector FC/SC/ST opcional)

1. Descripción general

El transceptor óptico de la serie de 1~16 canales está diseñado para alarmas antirrobo, control PLC, activación de punto seco, control de inicio/parada de interruptores de botón. Tiene especificaciones unidireccionales/bidireccionales de cierre de contacto de 1 vía, 2 vías, 4 vías, 8 vías, 16 vías y otras para satisfacer diferentes lugares de aplicación del usuario. La distancia de transmisión límite del cable se puede extender de 100 m a 100 km. No solo extiende la distancia de transmisión, sino que también tiene una fuerte antiinterferencia, bajo consumo de energía, alta estabilidad y componentes de protección contra rayos incorporados. Tiene muchas ventajas, como buena confidencialidad de los datos, trabajo estable y fácil mantenimiento, lo que evita eficazmente la amenaza de rayos, sobretensiones e interferencias electromagnéticas a los equipos de comunicación en entornos adversos.

2.Características:

Interfaz de conmutación de 1-16 canales, 1 puerto SC/FC/ST de fibra óptica opcional;
Aplicación multi-escena: control de encendido/apagado de humo/infrarrojos/alarma/conmutación;
El enlace óptico y el enlace eléctrico tienen indicadores completos de estado de conexión/actividad;
La interfaz de fibra óptica admite tres modos de transmisión: fibra única monomodo, fibra dual monomodo y fibra dual multimodo;
Fácil de usar, plug and play, sin ninguna configuración;
Diseño de disipación de calor de doble orificio, bajo consumo de energía, puede garantizar un trabajo estable a largo plazo.

3. Aplicación

Sistema de Monitoreo de Transporte Inteligente Urbano (ITS)
Sistema de monitoreo/comunicación de carreteras
Sistema de Monitoreo de Seguridad Eléctrica/Hidráulica
Sistema de monitoreo de seguridad de empresas mineras y fábricas a gran escala
Enseñanza multimedia remota/monitoreo del campus
Sistema de transmisión de radiodifusión de larga distancia
Sistema de control de edificios
Comunicación militar

4. Hoja técnica

Modelo	Número de modelo: UT-2DCC-SC20-T/R
Modo de trabajo	Transmisor: Señal de activación de punto seco pasivo Receptor: Rango de voltaje del relé: CC0-24V
Conexión del puerto terminal	Terminal de cierre de contacto seco: terminal industrial Phoenix Puerto de cableado: sistema de 2 hilos Puerto de cierre de contacto: K1/K2/K3/K4/K5/K6/K7/K8/K9/K10/K11/K12/K13/K14/K15/K16
Parámetros del puerto óptico	Puerto óptico: SC/FC/ST modo único/multimodo/fibra única/fibra dual opcional Velocidad de transmisión: 155 Mbps Longitud de onda de fibra: 850 nm/1310 nm/1550 nm Tipo de fibra: modo único 9/125um; Multimodo 50/125ym,62.5/125um Distancia de transmisión: 550 m ~ 100 km
Fuente de alimentación	Tipo de alimentación: alimentación externa Voltaje de entrada de alimentación: CA100V~240V 50/60Hz Enchufe de alimentación: enchufe de CC Voltaje de funcionamiento: CC5V Consumo de energía: 2,2 W ~ 4,5 W
Condición de trabajo	Temperatura de almacenamiento: -40~70℃ Temperatura de trabajo: -10~55'C Humedad de trabajo: 5%~90% Sin condensación
Dimensión	Tamaño: 95x70x25mm (1-4 canales) 95x100x25mm (8 canales) 185x150x25mm (16 canales)
Peso	0,50 kg/unidad (cuerpo del producto)

Información del pedido

Modelo	Descripción	unidad
UT-2UCC-S20-T/R	Cierre de contacto seco de 2 canales a fibra SC 20 km, unidireccional	par
UT-4UCC-S20-T/R	Cierre de contacto seco de 4 canales a fibra SC 20 km, unidireccional	par
UT-8UCC-S20-T/R	Cierre de contacto seco de 8 canales a fibra SC 20 km, unidireccional	par
UT-16UCC-S20-T/R	Cierre de contacto seco de 16 canales a fibra SC 20 km, unidireccional	par
UT-1DCC-S20-T/R	Cierre de contacto seco de 1 canal a fibra SC 20 km, bidireccional	par
UT-2DCC-S20-T/R	Cierre de contacto seco de 2 canales a fibra SC 20 km, bidireccional	par
UT-4DCC-S20-T/R	Cierre de contacto seco de 4 canales a fibra SC 20 km, bidireccional	par
UT-8DCC-S20-T/R	Cierre de contacto seco de 8 canales a fibra SC 20 km, bidireccional	par

(Observación: Conector de fibra ST/SC/FC opcional; distancia óptica: 20/40/60/80 km opcional)

Topología de conexión:

Convertidor bidireccional de cierre de contacto seco de 2 canales sobre fibra óptica para sistema de alarma Radiación infrarroja 0

Convertidor bidireccional de cierre de contacto seco de 2 canales sobre fibra óptica para sistema de alarma Radiación infrarroja 1
